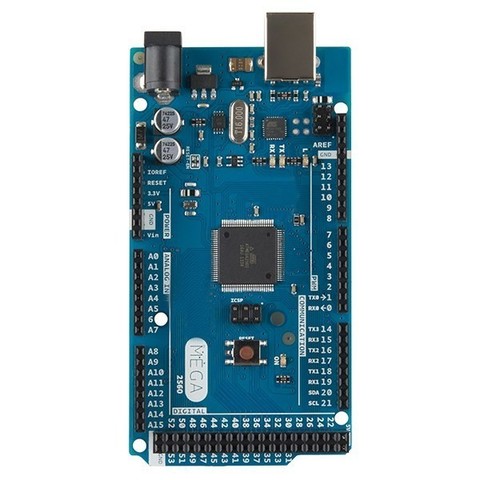

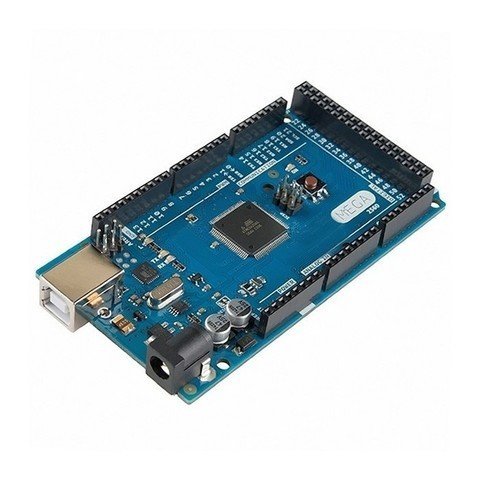

Котроллер Mega 2560 - это микрокомпьютер на основе контроллера ATmega2560. В его состав входит все необходимое для работы с микроконтроллером: 54 цифровых входа/выхода (из которых 15 могут использоваться в качестве ШИМ-выходов), 16 аналоговых входов, 4 UART (аппаратных приемопередатчика для реализации последовательных интерфейсов), кварцевый резонатор на 16 МГц, разъем USB, разъем питания, разъем ICSP для внутрисхемного программирования и кнопка сброса. Для начала работы с устройством достаточно просто подать питание от блока питания или батарейки, либо подключить его к компьютеру с помощью USB-кабеля. Arduino Mega совместим с большинством плат расширения, разработанных для Arduino Duemilanove и Diecimila.
Характеристики
Микроконтроллер | ATmega2560 |
Рабочее напряжение | 5В |
Напряжение питания (рекомендуемое) | 7-12В |
Напряжение питания (предельное) | 6-20В |
Цифровые входы/выходы | 54 (из которых 15 могут использоваться в качестве ШИМ-выходов) |
Аналоговые входы | 16 |
Максимальный ток одного вывода | 40 мА |
Максимальный выходной ток вывода 3.3V | 50 мА |
Flash-память | 256 КБ из которых 8 КБ используются загрузчиком |
SRAM | 8 КБ |
EEPROM | 4 КБ |
Тактовая частота | 16 МГц |
Размеры: 103 мм х 53 мм х 12 мм
Вес: 36 г
В комплекте USB-кабель для подключения к ПК.
С чего начать? Видео-уроки
Ссылки на официальный сайт:
Домашняя страница платформы Arduino Mega
Описание программного интерфейса
Электрическая схема
Дополнительные материалы:
Arduino Mega Pinout Diagram (расположение контактов)
ATmega2560 Pinout Diagram (расположение контактов)
Пример использования
Сравнительная таблица характеристик плат Arduino
USB-SERIAL CH340 Drivers Download
Description: USB-SERIAL CH340 Driver Installer
File Version: 8.5
File Size: 2.33M
Supported OS: Windows 10, Windows 8.1, Windows 7, Windows Vista, Windows XP
