ProtoShield Duemilanove для Arduino
Артикул:
PSD-1
Код товара:
00458
Нет в наличии
- Описание
Описание

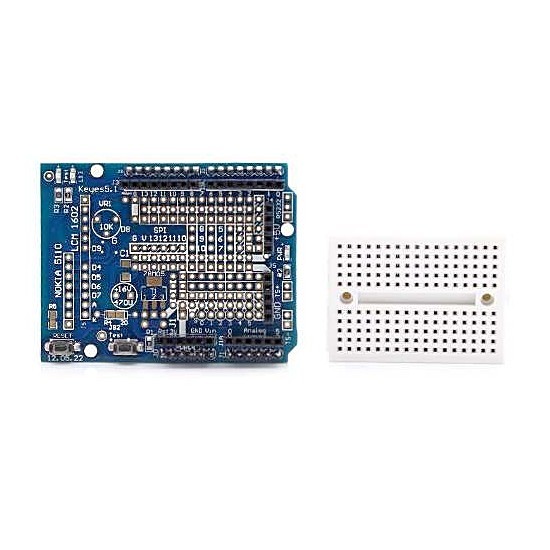

Proto Shield + макетная плата BB-601

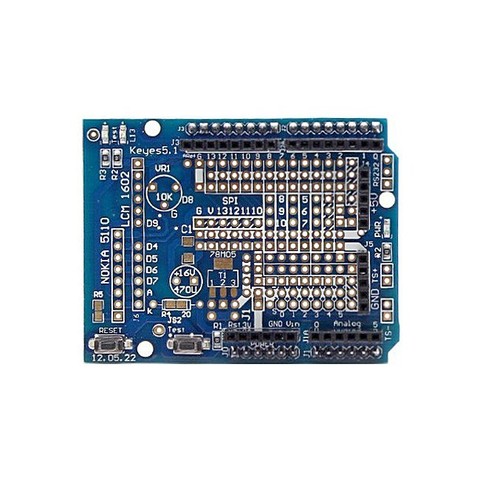

Модуль представляет собой небольшую макетную плату для отработки схемотехнических решений ориентированных на применение в категории оборудования Arduino. Совместимость обеспечивает соответствие габаритов платы размерам модуля Arduino, установленные штыревые контакты, вставляемые в соединители платы микроконтроллера, кнопка сброса. Поверх Arduino Proto Shield устанавливаются другие модули Arduino благодаря соединителям, расположенным по краям.
Почти вся площадь платы занята отверстиями для монтажа пайкой электронных компонентов. Есть зоны для установки микросхем в корпусах DIP и SMD. Arduino ProtoShield кроме кнопки сброса содержит вторую кнопку для участия в схемах разработчика. Установлены два светодиода с резисторами: красного и зеленого свечения.
К линиям питания подключены конденсаторы для фильтрации помех и снижения влияния макетируемой схемы на работу модуля МК. На поле макетирования пайкой может быть установлена беспаечная макетная плата.
Техническое описание
Модуль представляет собой небольшую макетную плату для отработки схемотехнических решений ориентированных на применение в категории оборудования Arduino. Совместимость обеспечивает соответствие габаритов платы размерам модуля Arduino, установленные штыревые контакты, вставляемые в соединители платы микроконтроллера, кнопка сброса. Поверх Arduino Proto Shield устанавливаются другие модули Arduino благодаря соединителям, расположенным по краям.
Почти вся площадь платы занята отверстиями для монтажа пайкой электронных компонентов. Есть зоны для установки микросхем в корпусах DIP и SMD. Arduino ProtoShield кроме кнопки сброса содержит вторую кнопку для участия в схемах разработчика. Установлены два светодиода с резисторами: красного и зеленого свечения.
К линиям питания подключены конденсаторы для фильтрации помех и снижения влияния макетируемой схемы на работу модуля МК. На поле макетирования пайкой может быть установлена беспаечная макетная плата.
