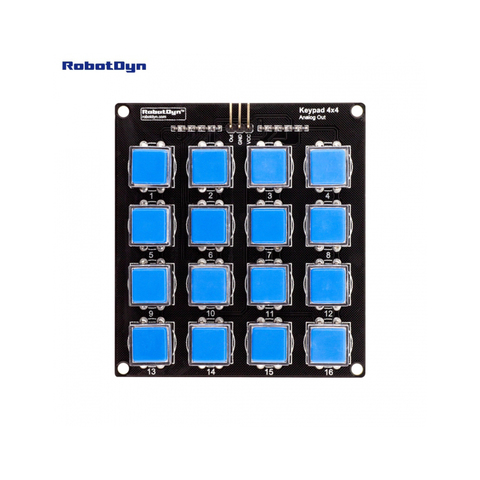

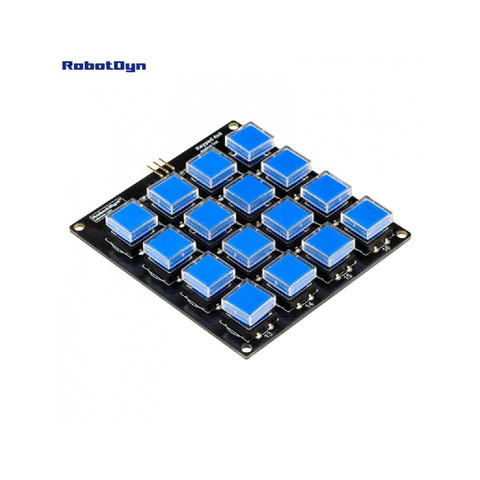

Button Keypad 4x4 module (Assembled)

Button Keypad 4x4 module

Модуль имеет 16 кнопок. Вы можете создавать обычные клавиатуры для ввода цифр, символов или навигации и выбора в программе. Для каждой кнопки есть подтягивающие резисторы разных значений. Это позволяет подключить все 16 ключей к одному аналоговому порту микроконтроллера. Кнопка состоит из двух частей: колпачка, которая может быть нанесена на любой символ, и прозрачную крышку, которая может предотвратить размывание текста и добавить свет.



Подключение:

После подключения питания к модулю и нажатием хотя бы одного ключевого контакта на «OUT» будет подчеркиваться соответствующий уровень. Соответствие подчеркивает нажатые кнопки, вы можете узнать, как на доске и в таблице ниже (значения действительны при питании от 5 В).
