Часы матричные DIP DMC628-4 Красные

Краткое описание DIP DMC628-4:

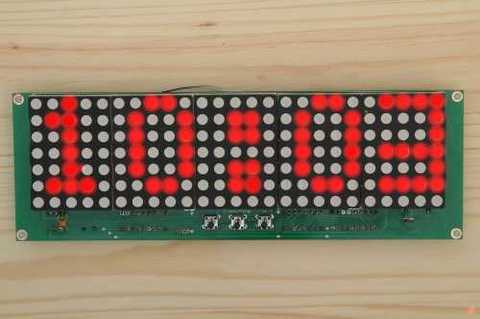

Часы собраны на светодиодных матрицах 5х7 светодиодов с общим анодом по рядам и отображают время и температуру. Так же имеется будильник. Все компоненты в ДИП корпусах. Для питания часов нужен источник постоянного тока с напряжением 5 В и током до 200 мА. В обычном режиме часы потребляют 70 – 80 мА.

Часы на матрицах получаются более информативными по сравнению с часами на семисегментных индикаторах поскольку позволяют отобразить почти любые легко читаемые знаки и символы.

Предлагаем вашему вниманию наш вариант таких часов, созданный на основе одной из конструкций, позаимствованной из интернета и несколько доработанной. Ссылка на первоисточник не сохранилась. Если отзовется автор – мы исправим это.

Конструкция одноплатная. На лицевой стороне установлены матрицы и три кнопки управления. Все остальные компоненты установлены с обратной стороны платы и подписаны номиналами , что значительно облегчает сборку.

Правильно собранные часы не нуждаются в наладке и начинают работать сразу после подачи питания. Каждые 30 сек. отображается температура. При отключении питания, часы продолжают работать от батарейки, но индикация выключается. Процессор, входящий в набор. Прошит и проверен. Поэтому вероятность запуска часов без наладки при условии, что монтаж выполнен правильно близка к 100%.

Управляются часы тремя кнопками. Кнопками «++» и «--» устанавливается нужное время, или время будильника. Кнопкой «clock\ring» включается и выключается режим установки будильника, а так же выключается будильник когда он «зазвенит». Чтобы будильник не срабатывал установите время будильника 00:00.

В основе часов лежит микроконтроллер семейства PIC.
Именно с прошивкой микроконтроллеров возникает больше всего трудностей как у начинающих, так и зрелого возраста радиолюбителей. Чтобы облегчить эту задачу, микроконтроллер, входящий в комплект уже запрограммирован.

Некоторые микросхемы TD62783 (как выяснилось позже) требуют обязательного подключения выв. 10 к общему(-) проводнику. На плате это соединение отсутствует, поэтому нужно подсоединить выв. 10 короткой перемычкой к «-», как показано на фото DMC628-4_bridge . Так же, во избежание сбоев в результате недостаточной фильтрации питающего напряжения, или внешних помех, установите конденсатор 0,1 мкф между выв. 2 и 3 микросхемы DS1307. Конденсатор 100 мкф может быть в пределах 47 – 1000 мкф.<\br>
Схема в формате PDF
Монтажная схема
