Часы KVV-LCD-449L с большим жидкокристаллическим индикатором

Набор-конструктор включает в себя детали необходимые для сборки часов кроме резисторов и конденсаторов 0805. Процессор поставляется в наборе запрограммированным и проверенным. В набор также не входит блок питания, батарейки, флэш память, динамик и корпус. Набор может комплектоваться дополнительно выносной платой с кнопками, разъемом и шлейфами, выносной платой для держателя карты памяти и соединительными шлейфами и разъемами, если предполагаемая конструкция корпуса не позволяет использовать кнопки и разъем карты памяти расположенные непосредственно на плате.

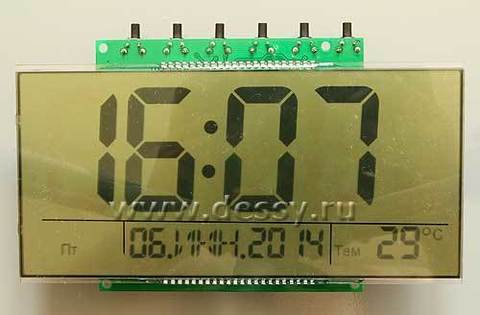

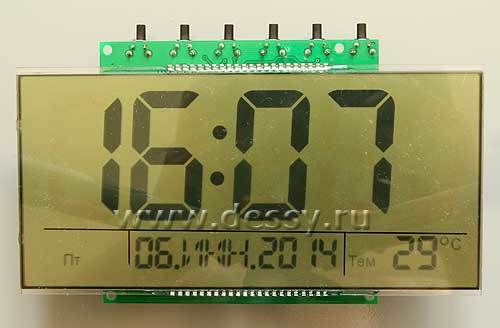

Часы на жидкокристаллическом дисплее могут отображать часы, минуты, секунды, число-месяц-год и день недели. Часы имеют 9 будильников, которые могут использовать встроенный проигрыватель мелодий в формате PCM. Каждому будильнику соответствует свой файл, куда можно записать любую мелодию.
Назначение разъёмов.
X1 - Внешнее питание 5-12 Вольт
BAT - питание от батарейки. 3 Вольта. В этом режиме часы сохраняют все функции. Но будильник не проигрывает мелодии только звенит зуммер. Это сделано для экономии питания, так как УНЧ во время работы потребляет значительный ток и батарейки хватает не на долго.
BAT1 - Резервное питание. Дисплей не светится, но сохраняются все настройки и ход часов при отключении сетевого и батарейного питания.
XS2 - динамик
LED1, LED2 - Питание подсветки дисплея. Можно самостоятельно изготовить светодиодную подсветку дисплея. Работать будет только в том случае, если часы будут питаться от внешнего источника питания.
XP1 - разъем внутрисхемного программирования процессора. Процессор в наборе поставляется запрограммированным. Разъем нужен только в том случае, если надо заменить прошивку.




X3 - выносная плата для разъема microSD




X4 - выносная плата блока кнопок
Назначение кнопок
Слева направо
Кнопка 1
В часах имется 9 будильников, которые могут настраиваться отдельно на каждый день недели
Выбор осуществляется кнопкой 1
часы-будильник 1-будильник 2 …. . повторное нажатие переключает будильники от 1 до 9 и потом возвращается в режим часы

Кнопка 2
Выбор настроек: часы-минуты-год- месяц. День недели устанавливается автоматически
Кнопка 3 параметр -
Кнопка 4 параметр +
Кнопка 5 Включение-выключение будильников. Часы должны быть в режиме "будильник"
Кнопка 6 - подсветка
Установка часов.
Нажать кнопку 2. первые две цифры "часы" начинают мигать. Нажатием кнопки 3 или 4 устанавливаем часы. Повторно нажав кнопку 2 устанавливаем минуты. Аналогично - год, месяц и число.
Настройка будильника
Нажимаем кнопку 1 для выбора нужного будильника
Например буд.1
Нажмаем кнопку 2 первые две цифры "часы" начинают мигать.
Кнопками 3 и 4 устанавливаем время звонка.
Нажимаем повторно кнопку 2 и будильник переходит в режим установки минут звонка
Кнопками 3 и 4 устанавливаем время звонки в минутах.
Дальше нам надо установить дни недели, по которым будильник должен звонить.
Нажимаем кнопку 2 мигает день недели Выбираем нужный день недели и нажимаем кнопку 4 если еще нужно добавить день недели - нажимаем повторно кнопку 2 и чтобы добавить этот день недели - кнопку 4
Если этот день недели нужно отключить - нажимаем кнопку 3.
Выбрав необходимые дни недели - нажимаем кнопку 5. загорится "колокольчик" - значок будильника. Это означает, что будильник включен. Если нажать кнопку 5 повторно - "колокольчик" на дисплее погаснет - будильник выключен
Таким образом можно установить все 9 будильников индивидуально по времени и по дням включения.
Если часы работают от сети, то будильник может проигрывать мелодии, которые предварительно записаны на microSD карту.
Формат файла: PCM 8 бит 8000 Гц
Каждому будильнику соответствует своя мелодия.
1.wav первый будильник 2. wav второй будильник
соответственно 9.wav - девятый будильник.





Порядок сборки.
Поскольку это Набор Основных Элементов, то считается, что такая мелочь, как резисторы и конденсаторы 0805 у Вас есть!
Танталовые конденсаторы есть в комплекте!
В первую очередь устанавливаются SMD компоненты: резисторы, конденсаторы, микросхемы. В предпоследнюю очередь - дисплей. Дисплей устанавливается с противоположной стороны от деталей. Нижняя разделенная линиями на три зоны часть дисплея должна быть в стороне противоположной от кнопок. Процессор можно установить в последнюю очередь. Поскольку процессор, который входит в набор запрограммирован, рекомендуется паять его и всё, что будет установлено после процессора заземленным паяльником. Часы начинают работать сразу после подачи питания. Назначение кнопок описано выше. Если кнопки срабатывают нестабильно - рекомендуется их разработать - пощелкать всеми кнопками 20-30 или больше раз.
Не рекомендуется прикасаться пальцами к элементам схемы при работе часов. Если нужно взять работающие часы в руки нужно брать за края печатной платы. Статическое электричество может внести помеху в работу часов и они могут "зависнуть" признаком этого является отсутствие показаний секунд и сброс показаний часов при отключении питания. Вывести часы из этого состояния можно включением-выключением питания или отключением питания на продолжительное время. 10-15 мин.
