Датчик звука FC-04

Датчик звука FC-04

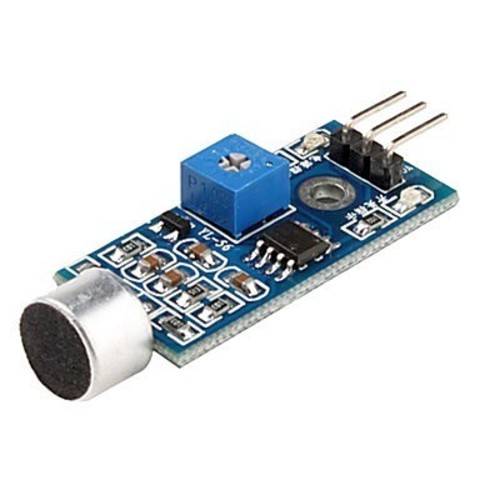

Плата электронного модуля содержит микрофон. Обеспечивает регистрацию звуков установленной громкости и при этом формирует на выходе модуля логический уровень. Если вокруг тихо, то датчик звука FC-04 на выходе выдаёт значение напряжения близкое к уровню питания. Величина громкости звуков, на которые срабатывает датчик, регулируется переменным резистором. При превышении заданного порога громкости выходной уровень меняется на логический 0.
Преобразование превышения звукового порога в логический сигнал происходит в датчике звука FC-04 благодаря компаратору – микросхема LM393. Датчик хорошо реагирует на звуки ударов, вибрации, щелчков, например звук открывающегося замка. Плохо реагирует на речь.

Характеристики

Питание 2,7 – 5,5 В
Ток потребления 1,4 мА
Предельная температура окружающего воздуха во время работы 0 – 70 °C

Размеры:

отверстия для монтажа 3 мм
плата 32 X 18,5 мм
модуль 47 X 18,5 X 10 мм

Индикация

На плате установлены два светодиода. Индикатор включения и индикатор срабатывания датчика.

Подключение

    На плате модуля установлена вилка разъема из трех контактов и нанесены подписи для каждого контакта. Приводим обозначения и назначения контактов: VCC – для подключения питания, GND – общий, OUT – выходной сигнал.     Питание датчика может быть взято непосредственно с основной платы Arduino. Датчик звука FC-04 хорошо сочетается с системами на базе Arduino имеющими питание 3,3 или 5 В. Выход модуля подключается непосредственно к микроконтроллеру.
