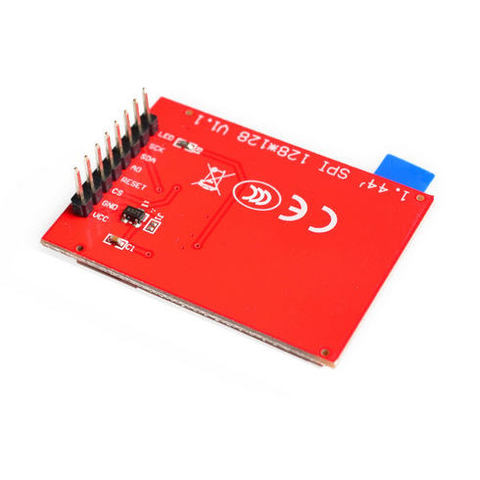

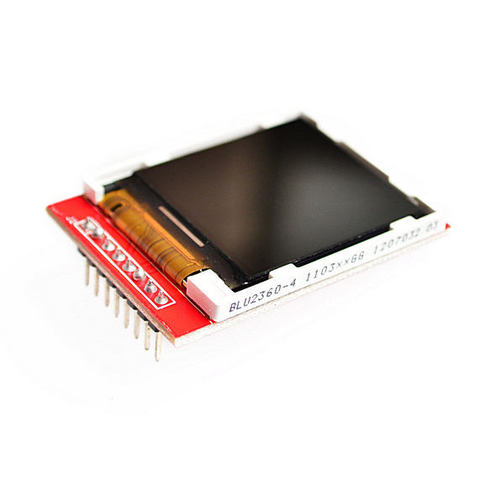

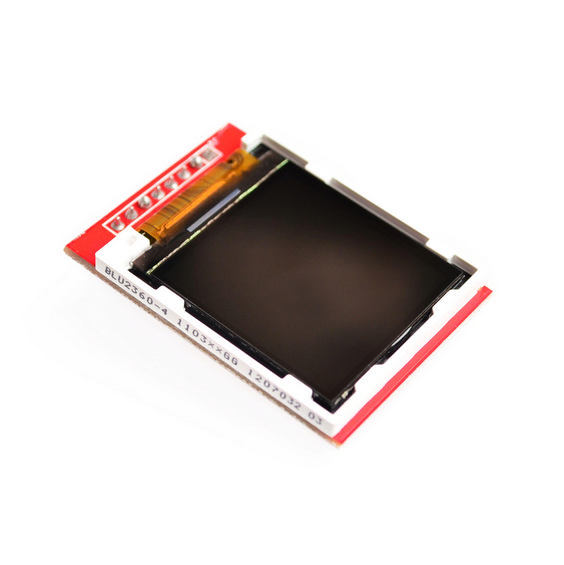

Дисплей 1,44" Color TFT 128х128 SPI Цветной жидкокристаллический дисплей 1.44" с разрешением 128x128 для Nokia 5110 может применяется в проектах Arduino для показа цветной графики и текстовых сообщений.
Характеристики TFT-модуля; - Тип дисплея – 1.44" TFT LCD Модуль;
- Разрешение – RGB 128x128 px;
- Цвет дисплея – 18-битного цвета (262144 оттенков);
- Яркость – 120 кд/м2;
- Контрастность – 400: 1;
- Тип контроллера – ST7735S;
- Интерфейс – SPI;
- Питание – 2.8-3.3 В;
- Подсветка – белый светодиод, 18mA, 3.15 В;
- Размеры – 32.4 мм * 45 мм.
Существует два основных варианта подключения Arduino и дисплея через SPI. В первом случае, можно использовать любые из GPIO выводов Arduino, но при этом будет использован медленный программный SPI драйвер. Это программный SPI. Пример подключения контактов для программного SPI:
TFT | Arduino |
GND | GND |
VCC | 3,3 В |
RESET | 8 |
A0 | 7 |
SDA | 5 |
SCK | 4 |
CS | 6 |
Как известно, Arduino имеет встроенный аппаратный SPI. На Arduino UNO (Nano, Duemilanove) для этого используются выводы с 10 по 13.
TFT | Arduino |
GND | GND |
VCC | +3,3В |
RESET | 8 |
A0 | 9 |
SDA | 11 |
SCK | 13 |
CS | 10 |
Питание дисплея 2.8-3.3 В. При подключении выводов дисплея к выводам Arduino желательно использовать конвертер уровня.
Для управления дисплеем воспользуемся библиотеками
Adafruit_ST7735 и
Adafruit_GFX. Первая непосредственно дружит с драйвером дисплея, а вторая предоставляет функции для рисования разных геометрических фигур.
Для установки этих библиотек, потребуется скачать соответствующие архивы о указанным ссылкам, и добавить библиотеки в Arduino IDE.
Указываем путь к архиву и библиотеки добавлены!
После установки указанных библиотек, в списке примеров появится новый раздел
Adafruit_ST7735, в котором вы можете посмотреть примеры работы с библиотекой.
