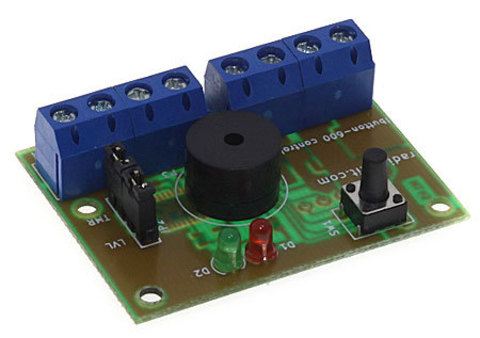

Модуль RA145M. Электронный замок на IButton-600



Данный модуль представляет собой собранный и готовый к применению контроллер для ключей Touch Memory - IButton фирмы Dallas Semiconductor. Устройство позволяетдобавлять и удалять ключи из памяти. При идентификации пользователя производится световая и звуковая сигнализация, а также срабатывание силового ключа и открытие замка при успешной авторизации.

Технические характеристики:
- питание схемы, В...............................................................................5...12;
- максимальный ток нагрузки выходного ключа, А...............................1,5;
- максимальное количество ключей в памяти......................................600;

Работа схемы:
Код приложенного к контактору ключа сравнивается с ранее записанными в память кодами. При совпадении кода подается звуковой сигнал, загорается зеленый светодиод и срабатывает электромагнитный замок. Так же электромагнитный замок сработает
если нажать на кнопку с внутренней стороны двери.

Подключение модуля:
Электромагнитный замок подключается к контактам G+, G- разьема P2.
Источник питания платы подключают к контактам GND, VDD разьема P2(GND - минус, VDD - плюс источника питания).
Предусмотрен разъем P3(контакты SW, GND) для внешней кнопки, при нажатии на которую дверь открывается (кнопка с внутренней стороны двери).
К контактам GND, IBTN разьема P3 подключается контактор для ключей IButton.
Для записи ключа в память нужно приложить ключ и кратковременно нажать кнопку SW1. Для удаления всех ключей нужно удерживать
кнопку в течении 5 секунд.
Если джампер TMR установлен, то время срабатывания замка равно 1 секунде, если снят - 5 секунд.
Джампер LVL предназначен для инверсии состояния электромагнитного замка в открытом и закрытом состоянии.
Если джампер LVL установлен, то на контактах G-, G+ разьема P2 присутствует напряжение питания при сработке замка, и отсутствует
при закрытой двери. Если джампер LVL снят то наоборот на контактах G-, G+ разьема P2 отсутствует напряжение питания при сработке
замка, и присутствует при закрытой двери.
