Ethernet Shield W5500 для Arduino

Ethernet Shield W5500 для Arduino

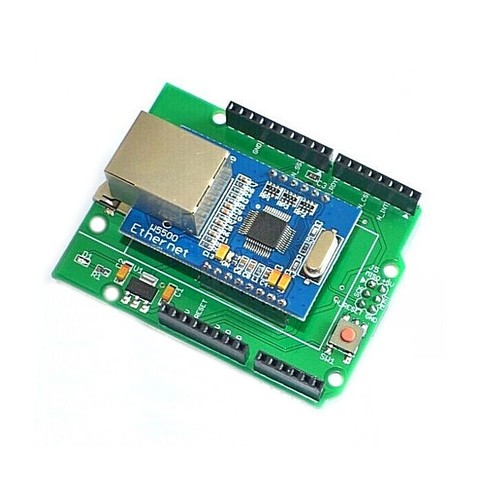

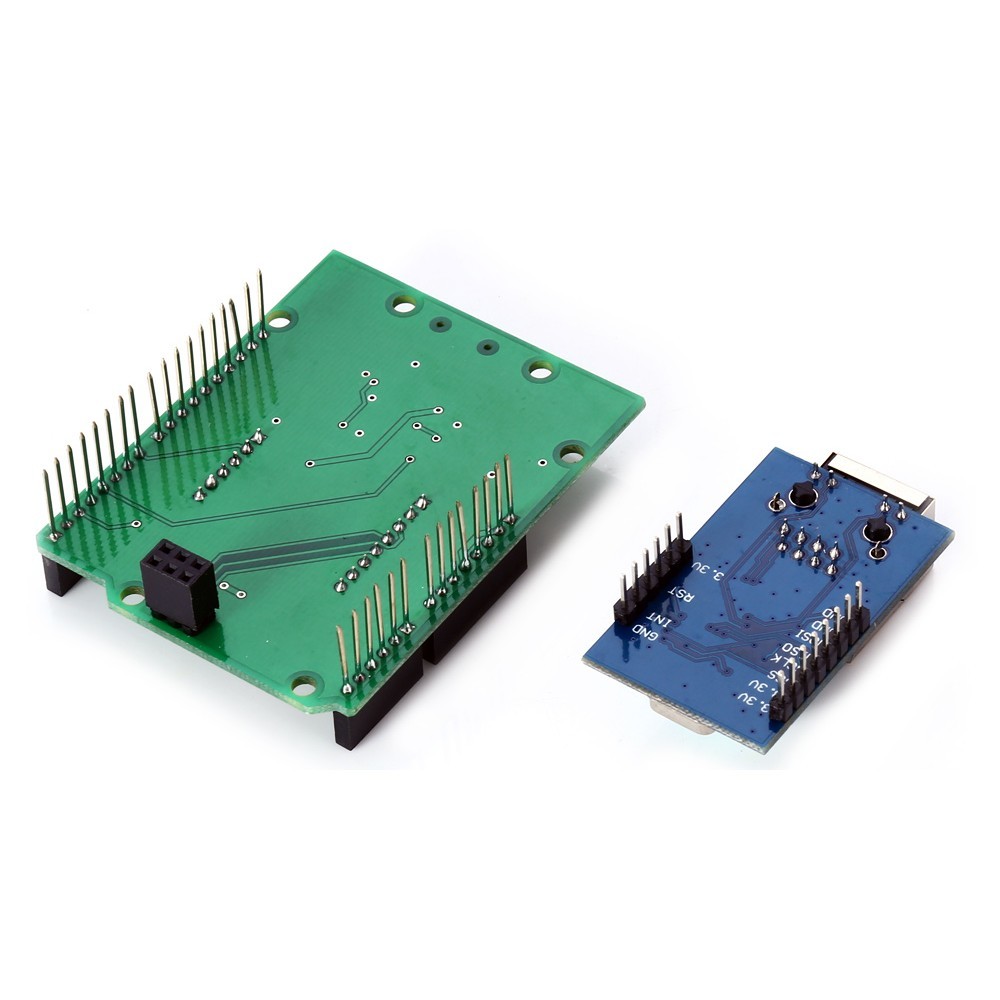

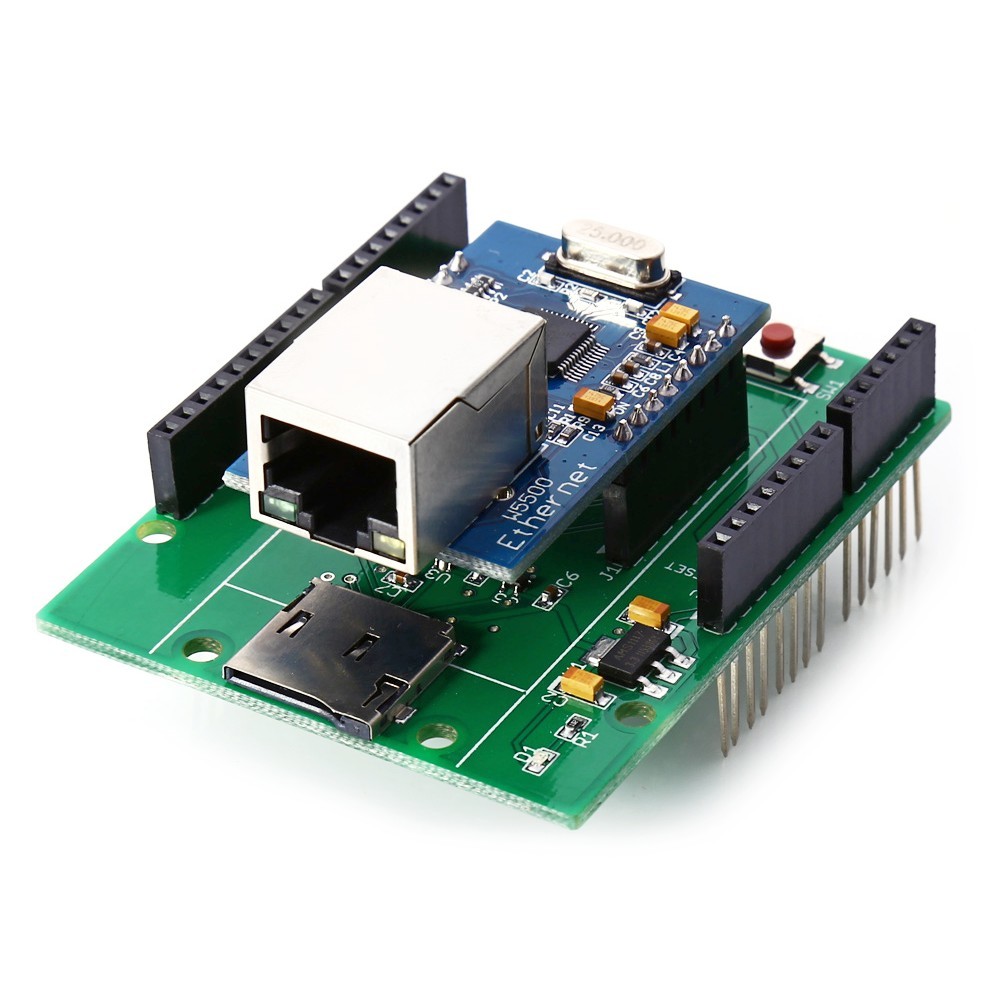

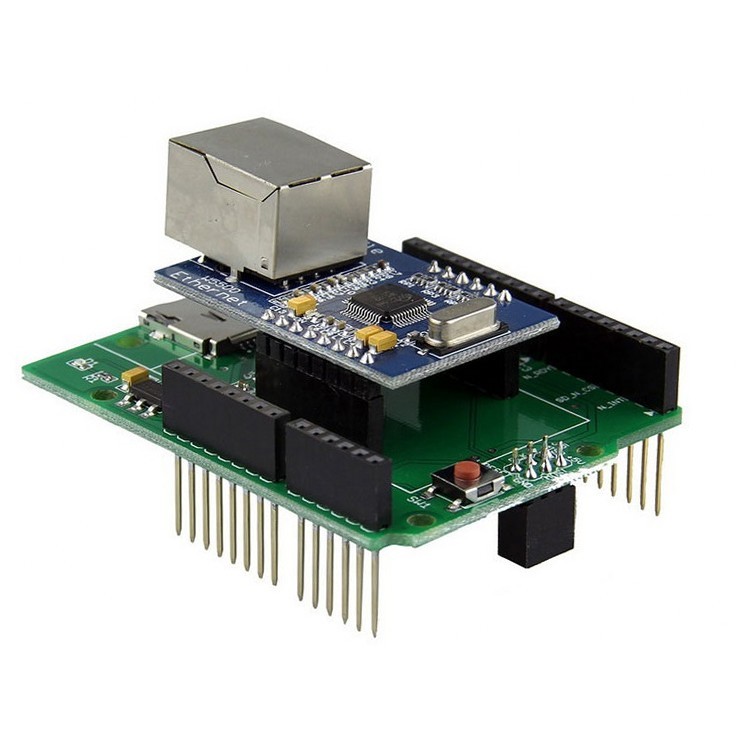

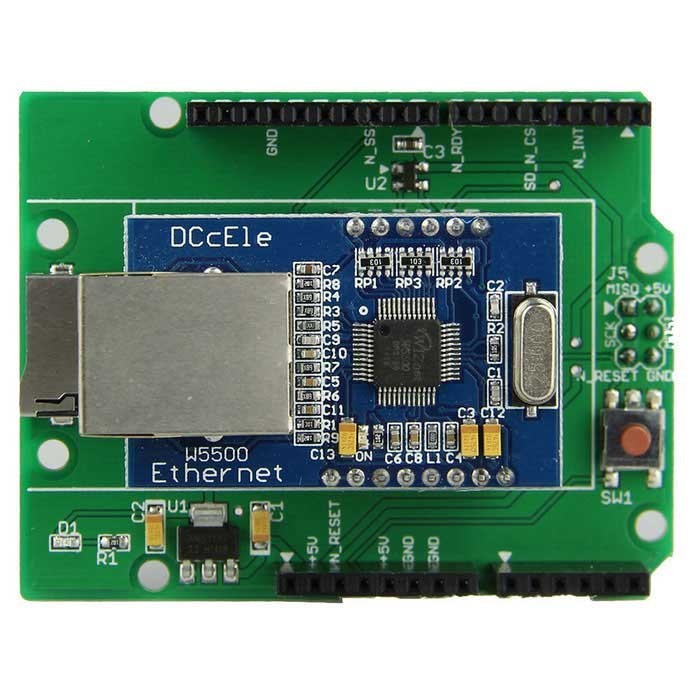

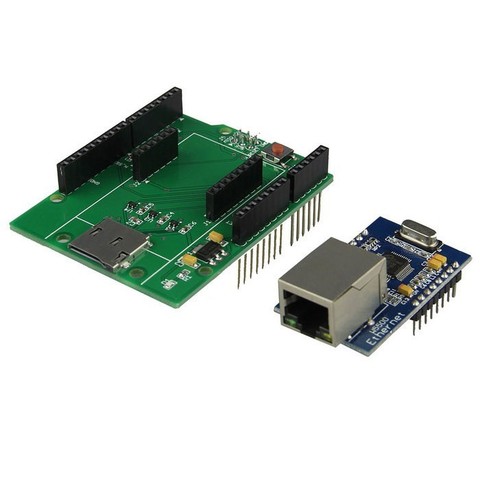

Комплект из двух модулей служит для работы Arduino UNO, Arduino MEGA в сети TCP/IP и в internet. Используя Ethernet Shield W5500 для Arduino и микроконтроллер, содержащий специальную программу создают веб-сервер, предназначенный для управления приборами через интернет и трансляции данных датчиков для отображения на небольшом сайте. При управлении оборудованием можно видеть на сайте результаты выполнения команд. Главный компонент Ethernet Shield W5500 для Arduino – микросхема W5500  класса IOcP (Internet Offload co-Processor) фирмы Wiznet. Чип работает совместно с трансформатором гальванической развязки находящимся в разъеме RJ45 подключения к линии TCP/IP и содержит интерфейс SPI связи с микроконтроллером, внутри чипа небольшой процессор для обработки TCP/IP. W5500 имеет функции firewall – защиты на аппаратном уровне, что повышает надежность оборудования.

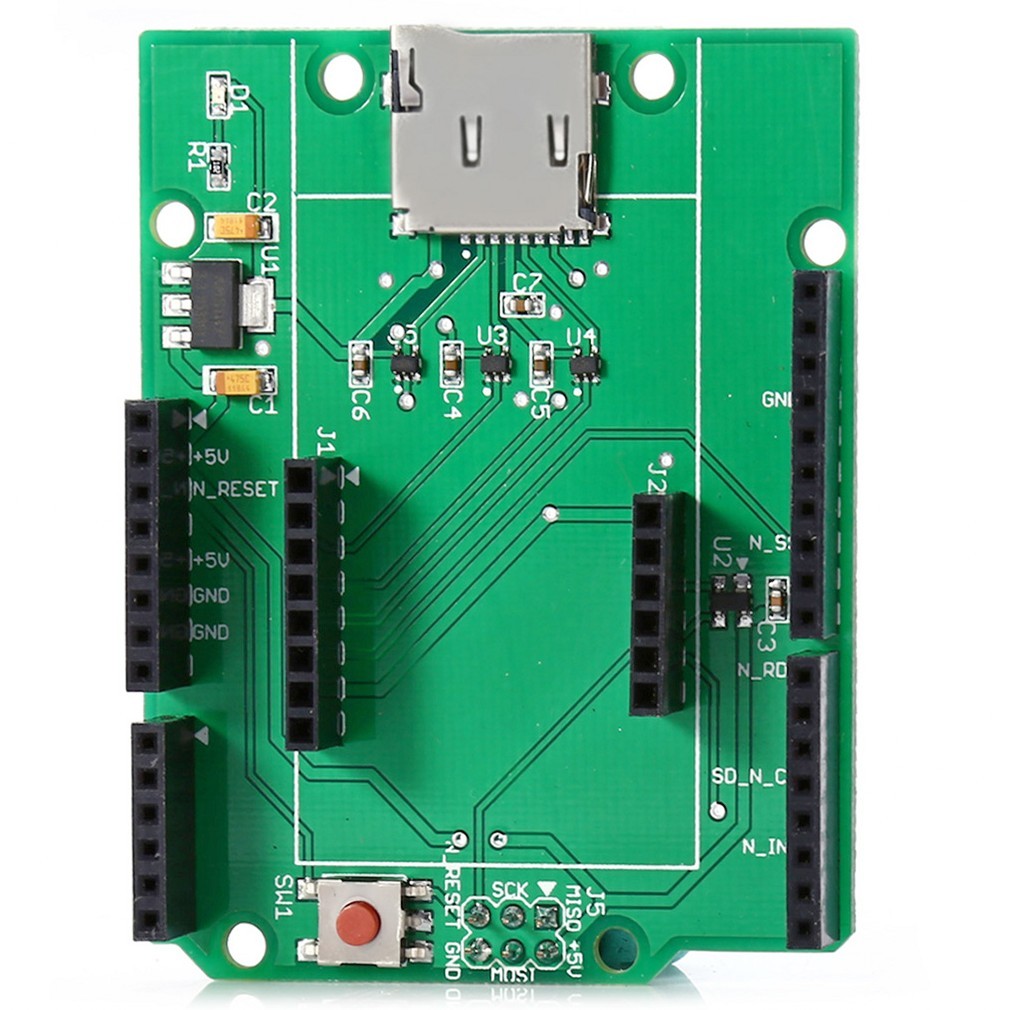

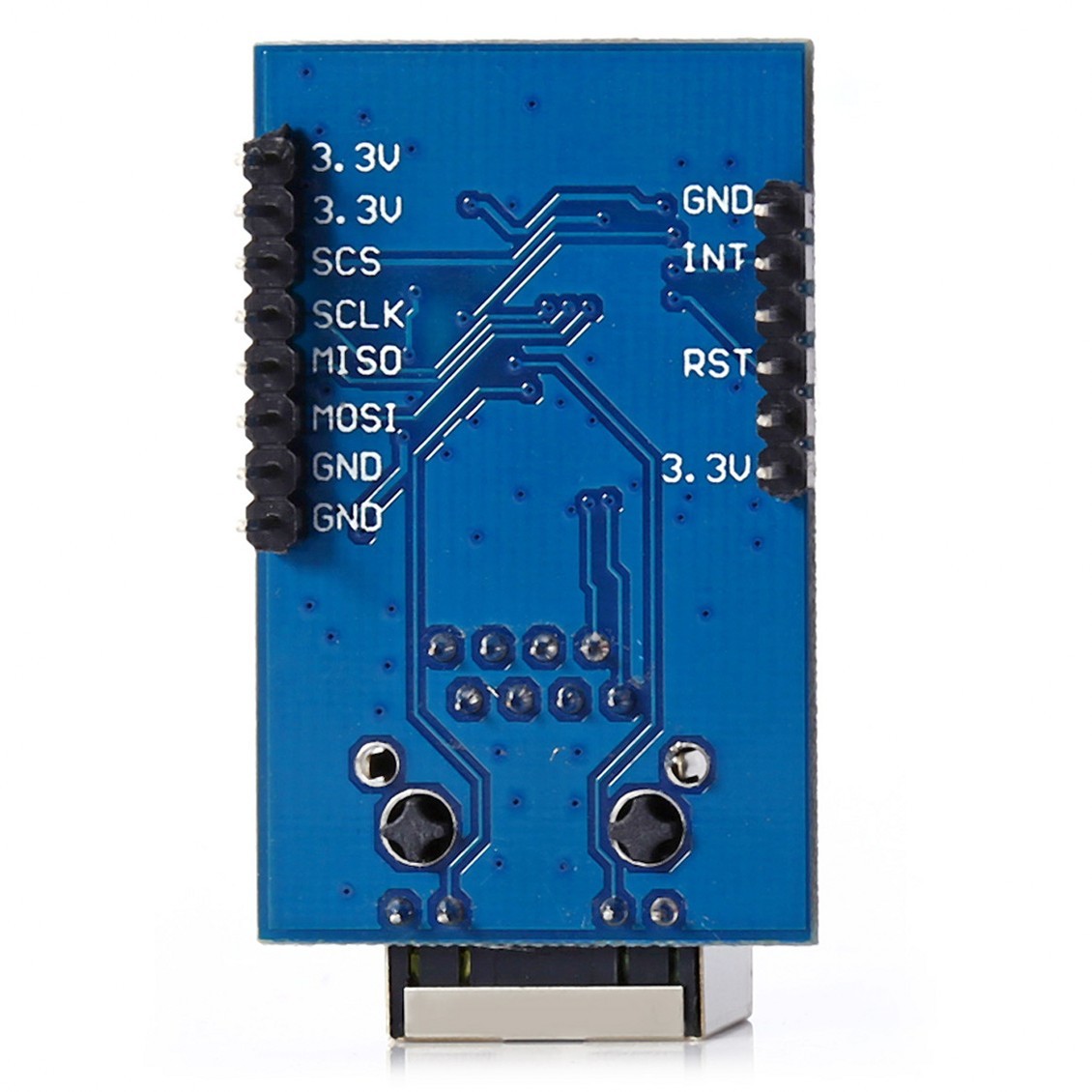

Подключение Ethernet Shield W5500 для Arduino к микроконтроллерному модулю Arduino выполняется с помощью штыревых контактов. Соединение с интерфейсом SPI происходит благодаря отдельной розетке. Питание осуществляется от Arduino. Имеется кнопка сброса. Комплект является развитием устройств на микросхеме W5100.

Множество применений комплекта включает домашние и охранные сетевые датчики, сетевые принтеры, устройства контроля доступа, встроенные серверы, сетевые камеры, платежные терминалы, IP-телефония, удаленное управление и мониторинг в промышленности, медицине, офисных и жилых зданиях. Комплект послужит наглядным пособием для изучения сети TCP/IP и методов построения веб-сервера.

Характеристики

Питание – 3,3 В
Характеристики интерфейса SPI
            до 80 МГц
            напряжение лог. 1
                        номинальное 3,3 В
                        предельное 5 В
Предельное напряжение линий ввода-вывода 5 В
Аппаратно поддерживаемые коммутационные протоколы обработки проводного TCP/IP стека: TCP, UDP, MAC, ICMP, IPv4, ARP, IGMP, PPPoE
Встроенный Ethernet 10/100 Mбод
Независимых одновременных соединений – 8
Память кэш TX/RX 32 Кбайт
Поддержка обычного режима и сна из локальной сети
Малый нагрев основной микросхемы



Подключение к Arduino MEGA.


Программное обеспечение

Для написания программ удобно взять за основу программы и библиотеки aрдуино. C их работой можно ознакомиться используя основные микроконтроллерные модули Arduino MEGA или Arduino UNO. Для комплекта китайскими товарищами написана библиотека и много программных примеров.

Архив программ Arduino здесь

Версия WIZ550io написанная корейскими разработчиками и размещенная на github не подходит для Ethernet Shield W5500 для Arduino.
