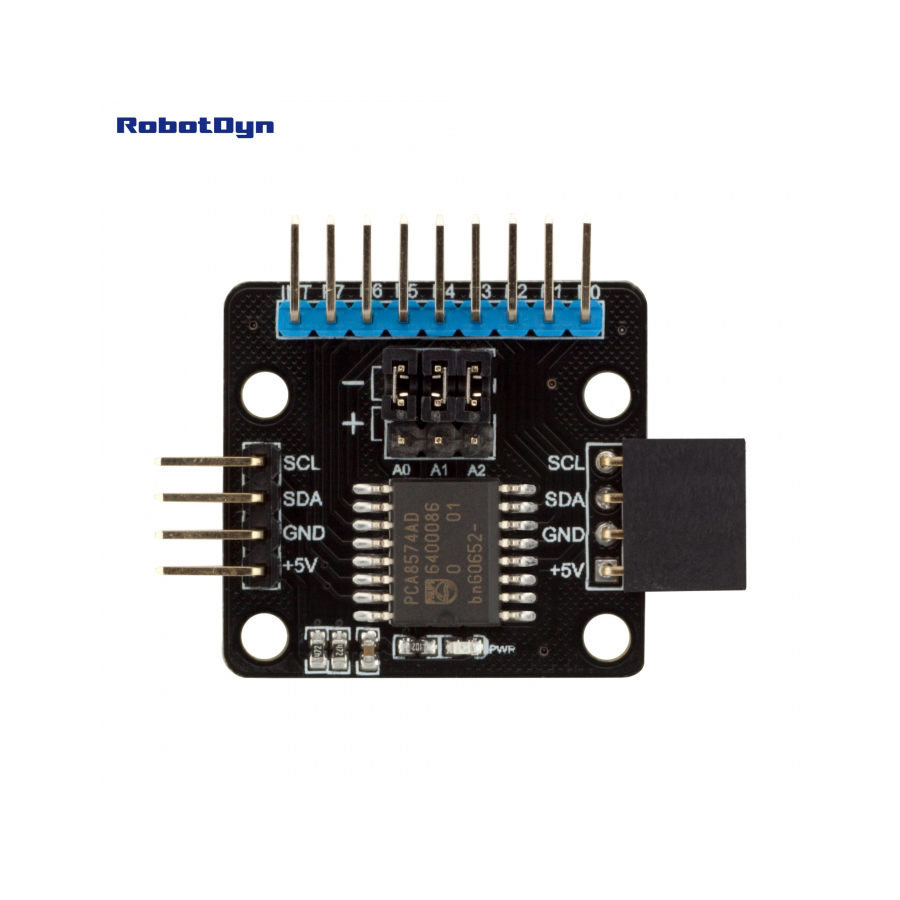

I2C 8-bit I/O expander module, PCA8574AD

Если вам просто не хватает цифровых контактов ввода / вывода на вашем Arduino для взаимодействия со всеми вашими датчиками и элементами управления, вам может потребоваться использовать шину I2C для подключения нескольких чипов расширителя портов. PCA8574AD имеет 8 цифровых битов ввода-вывода И могут быть установлены на адреса 0x38-0x3F соответственно.

Шина I2C на Arduino использует SCL, SDA, пару подтягивающих резисторов и библиотеку Wire.

Вы можете подключить дополнительный модуль расширителя. Более 8 модулей. Просто измените адрес каждого модуля.

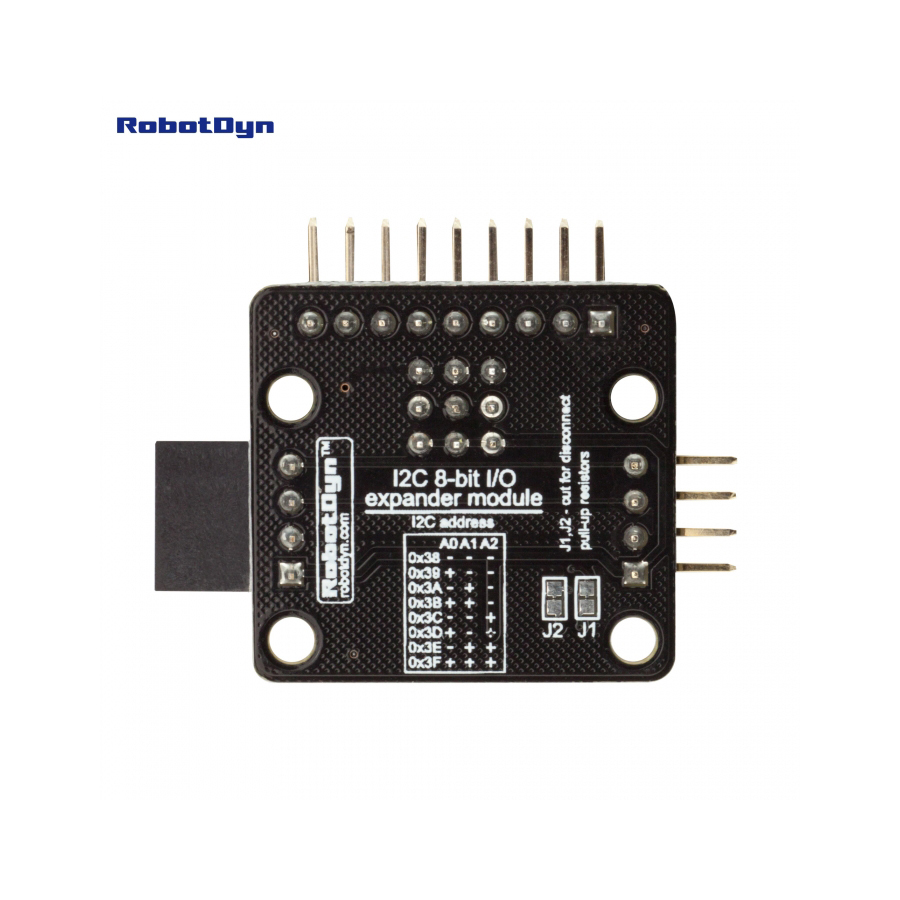

На задней стороне доски есть инструкция.

Если вам нужно больше соединительных модулей, PLS отключит подключение подтягивающего резистора на задней стороне платы. Только 1 плата требует подтягивающего резистора.


Технические характеристики I2C 8-bit I/O expander module, PCA8574AD

IC expander	PCA8574AD
I/O expand	8 pins
Addresses	0x38-0x3F
