Контроллер KVA17-1 управления автоматическим поливом растений.

Предназначен для автоматизации полива растений в теплицах, на открытых грядках или для полива комнатных растений.
Доступен в виде готового отлаженного модуля.

Питание устройства 12 Вольт потребление 10 ма.
Питание исполнительных механизмов (реле) – 12 Вольт
Контроллер управляет шестью реле к которым могут быть подключены шаровые краны с электроприводом до трех штук или насосы до шести штук.
Предусмотрено подключение датчиков влажности для контроля частоты и уровня полива.
Четыре аналоговых датчика (А1-А4) позволяют настроить уровень влажности полива.
Если уровень влажности выше установленного (прошел дождь) – полив не осуществляется в этот день.
Восемь цифровых датчиков G1-G8 срабатывание - замыкание.
Реле номер 1-5 работают в одинаковом режиме. Реле 6 – при замкнутом разъёме ХР12 будет работать в одинаковом режиме как и реле 1-5.
Разъём ХР2 предназначен для установки концевого датчика перелива на размыкание.

Например
Через реле 6 подключен насос, который заливает воду в бочку. К G6 датчик (на замыкание) полного залива, а к XP2 датчик перелива (на размыкание) который находится чуть выше первого датчика. Когда бочка наполнится – сработает датчик первый датчик и залив отключится. В случае аварии контроллера сработает второй датчик подключенный к разъёму ХР2 и и также отключит насос.
При разомкнутом разъёме ХР2 реле 6 - отключено.
Описание работы устройства.
Управление устройством осуществляется шестью кнопками. Переход по меню кнопками - SB4, SB6 (влево-вправо)и SB2,SB3 (вверх-вниз)

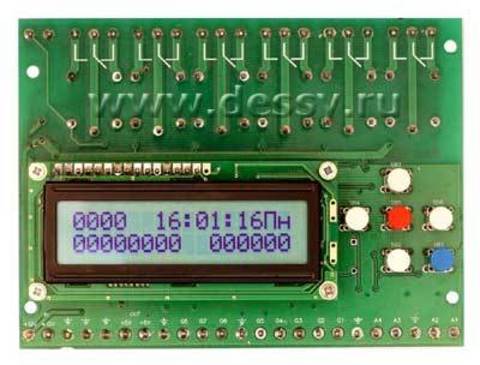

Вход в меню осуществляется кнопкой SB5. Для удобства мы назовём кнопку SB5-enter, на фото красного цвета, выход из меню кнопкой SB1, синего цвета.
В описании SB-1- esc
При первом включении устройства нам нужно установить время и день недели.

Установки сохраняются при отключенном питании. Для этого должна быть установлена батарея BAT1 Тип батареи CR2032 .
При первом включении мы увидим на дисплее следующее:



Нажимаем кнопку SB5-enter



Нажимаем еще раз SB5-enter и входим в режим установки часов. Нажатием кнопок SB4, SB6 (влево-вправо)и SB2,SB3 (вверх-вниз) устанавливаем время и день недели. Для сохранения данных нажимаем SB5- enter и для выхода из меню нажимаем SB1-esc. Если нужно выйти из меню установки часов без сохранения установок нажимаем кнопку SB1-esc. Все заданные программы полива будут привязаны к заданному времени и дню недели. При редактировании программ полива перед выходом из меню нужно обязательно нажать кнопку SB5- enter иначе настройки не сохранятся.



После установки времени и дня недели мы можем перейти в меню установки программ полива и задать время и объём полива. Вы можете задать 30 разных программ. Кнопками SB2, SB3 (ВВЕРХ ВНИЗ) выбираем программу полива (например 01) и переходим к установкам (Нажимаем еще раз SB5-enter появится курсор).
Пример


01 – программа полива
Устанавливаем время начала и окончания полива.
Если Вы используете шаровый кран – Тогда нужно использовать два реле и две программы для одной линии полива.
Например



программа 01 - с 06-00 по 06-01 – открыли шаровый кран



программа 02 - с 07-00 по 07-01 – закрыли шаровый кран
Для полива комнатных растений как правило одной минуты может быть много. Можно задать любое время работы насоса в секундах
программа 01 - с 09-00 по 09-01-31 – время работы насоса и соответственно время полива. Одна минута 31 секунда.
программа 02 - с 09-30 по 09-32-25 – время работы второго насоса и соответственно время полива.
Всего можно задать 30 программ.
ДН – дни полива. В виде недельного цикла.
0 – полив не осуществляется
1 – полив осуществляется.
В нашем случае 1111100 По будним дням – каждый день. По выходным – полив в автоматическом режиме не осуществляется.
Дальше мы можем задать использование датчиков



01 – номер программы
Ц00000 – цифровые датчики
А3000 – аналоговые датчики
В100000 – номер реле используемого в программе.
В этой программе задействованы реле №1
Как разобраться где какое реле. Первое реле на дисплее соответствует первому справа реле на плате.
Если смотреть на дисплей, то нумерация реле на устройстве – справа налево. Крайнее справа – первое реле.
Аналоговый датчик представляет собой два гвоздя воткнутые в землю на расстоянии 1 метр
В случае с комнатными растениями, как показала практика, датчик ставим на максимально возможном расстоянии.
Датчик подключен один провод к выводу А1 второй к +5 Вольт
А3000 – означает, что задействован один датчик
Цифра от 1 до 9 уровень срабатывания. Чем выше цифра – тем при большей влажности включится полив. То есть показания датчика понимаем так: 1 – сухо, а соответственно 9 – мокро.
Если задан уровень 3 то полив будет осуществляться только если уровень влажности будет меньше либо равен 3. Какой выставить уровень Вы определите опытным путем.

Цифровой датчик - датчик может использоваться также если данным устройством управляет другое оборудование. Замыкание датчика прерывает или отменяет программу полива.
Например: цифровой датчик включен –(1). Но в данный день полив производить не надо, тогда внешнее оборудование замыкает данный датчик на землю и программа полива будет пропущена либо прервана если она работала в данный момент.
Как подключать насосы или шаровые краны с электроуправлением.
Вывод минус насоса подключаем к любому свободному разъёму «земля» на контроллере а вывод плюс подключаем к выводу реле обозначенному значком _ . В этом случае насос включится при срабатывании реле. Так же подключают и шаровый кран. Только для одного шарового крана, как уже было упомянуто выше, нужно задействовать два реле (одно на открытие и второе на закрытие крана) ну и соотвественно две программы.
