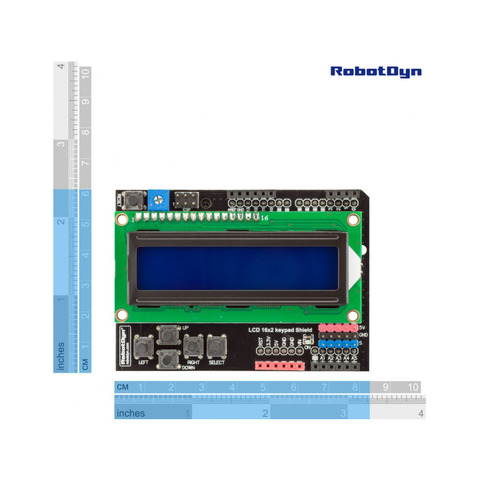

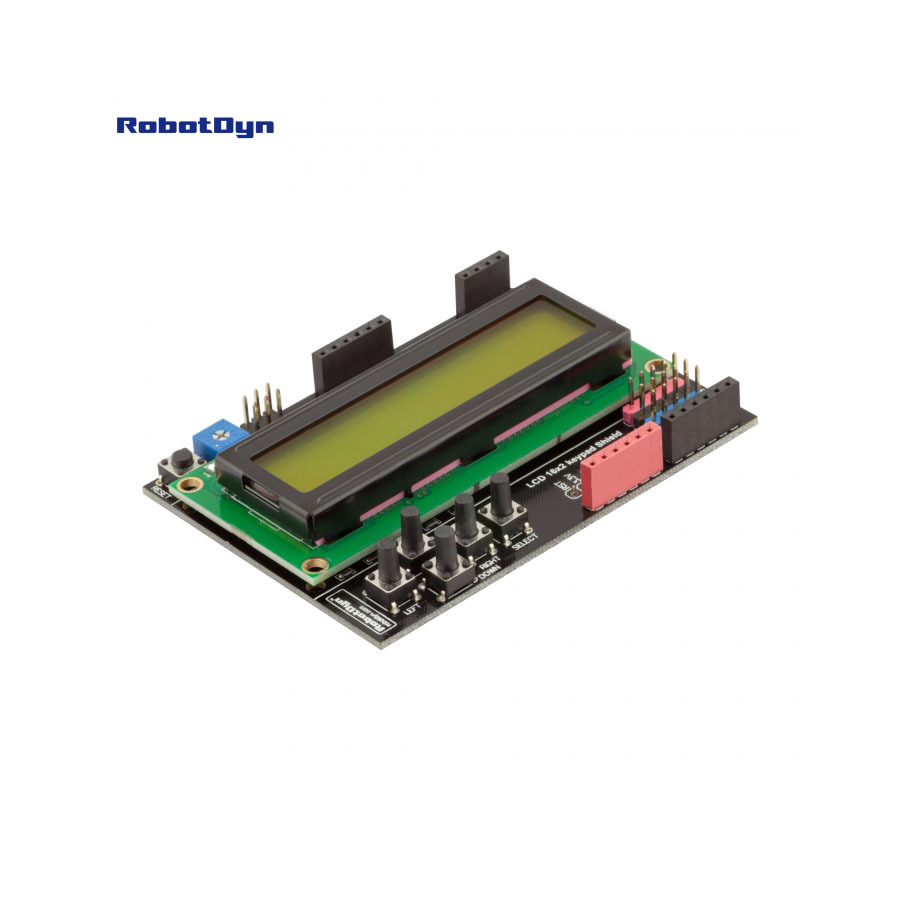

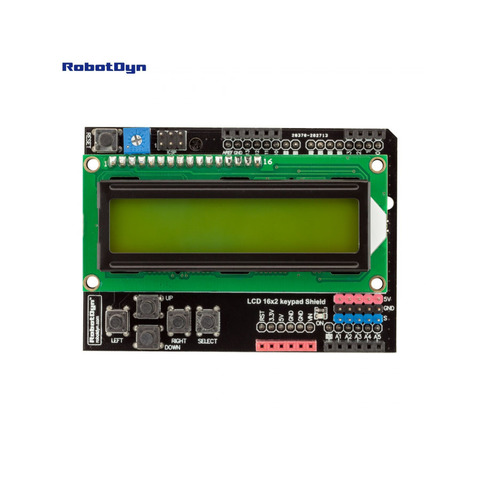

LCD 16x2 + keypad Shield for Arduino ЖК-дисплей для Arduino с 16 символами и 2 строками. Светодиодный индикатор дисплея подключается к потенциометру, регулирующему яркость и контрастность экрана. Вы можете управлять включением / выключением с эскизом.

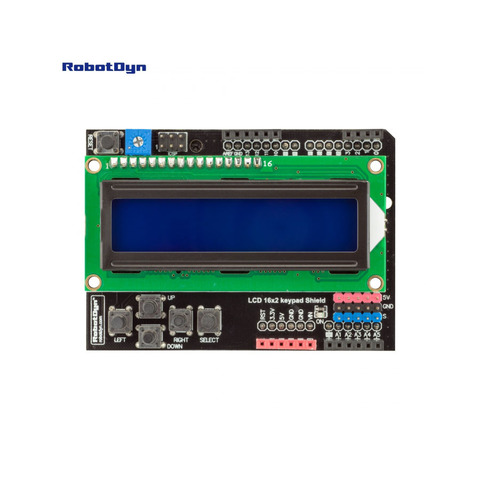

Дисплей имеет ГОЛУБОЙ цвет.
ЖК-дисплей использует стандартный HD44780-совместимый драйвер. Библиотека Arduino «LiquidCrystal» используется для программирования дисплея и может быть найдена в среде кодирования IDE Arduino. Вы можете использовать стандартные символы или создавать свои собственные символы.

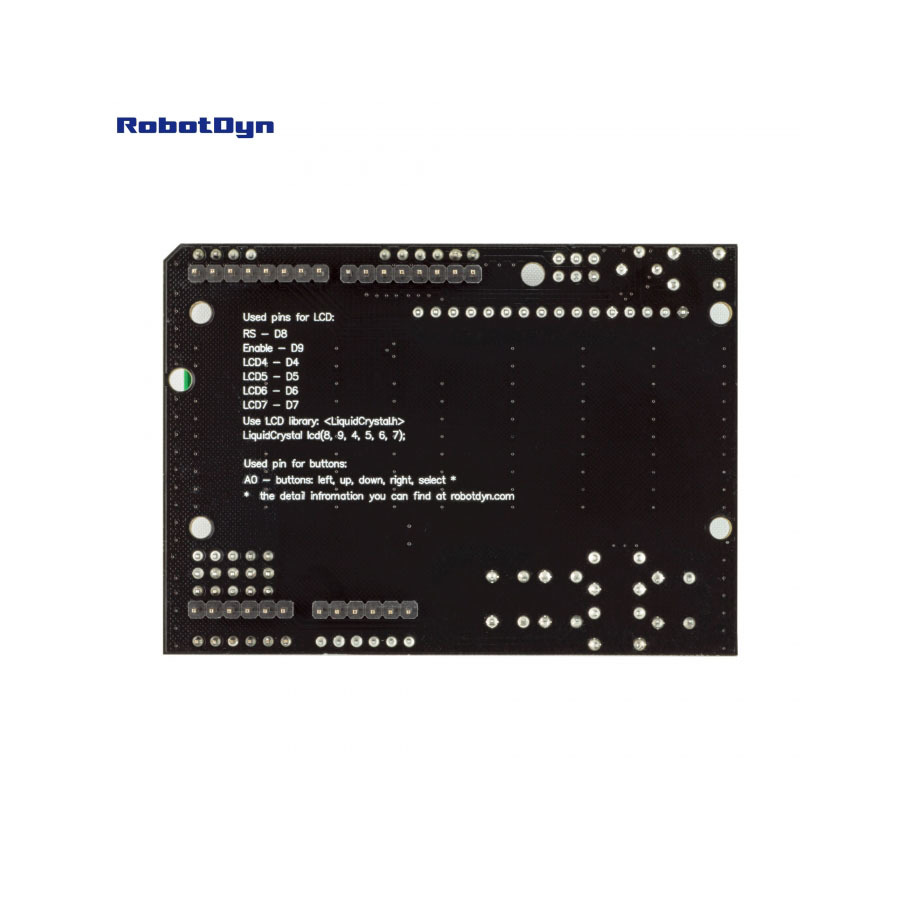

ЖК-дисплей использует цифровые цифровые выходы Arduino: 4, 5, 6, 7, 8, 9.
Строка инициализации в эскизе выглядит так: LiquidCrystal lcd (8, 9, 4, 5, 6, 7);
* (RS - D8; Enable - D9; LCD4 - D4; LCD5 - D5; LCD6 - D6; LCD7 - D7)

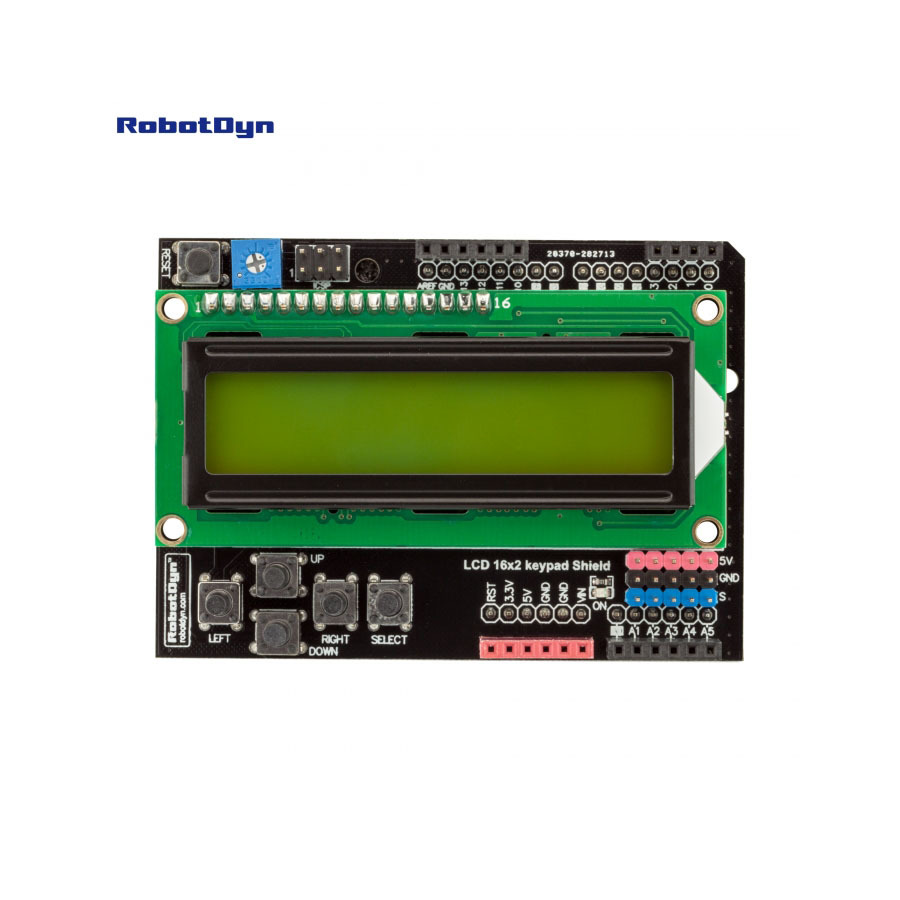

Под ЖК-дисплеем имеется 5 кнопок навигации: вверх, вниз, влево, вправо.
Вариант. Кнопки подключены только к аналоговому входу A0, поэтому вы можете контролировать статус кнопки, используя только один вход Arduino. Обратите внимание: мониторинг состояния недоступен при нажатии нескольких кнопок.
Экран включает в себя блоки цифровых и аналоговых входов / выходов, а также аналоговые входные блоки A1-A5 (5 В / GND / IN) для быстрого подключения к периферии.
Shield питается от выхода Arduino 5V.
