LCD 16x2 + keypad Shield for Arduino (Cyrillic(Russian), Green screen, Assembled)
Артикул:
RD6970622930389
Код товара:
01139
Нет в наличии
- Описание
Описание
LCD 16x2 + keypad Shield for Arduino (Cyrillic(Russian), Green screen, Assembled)

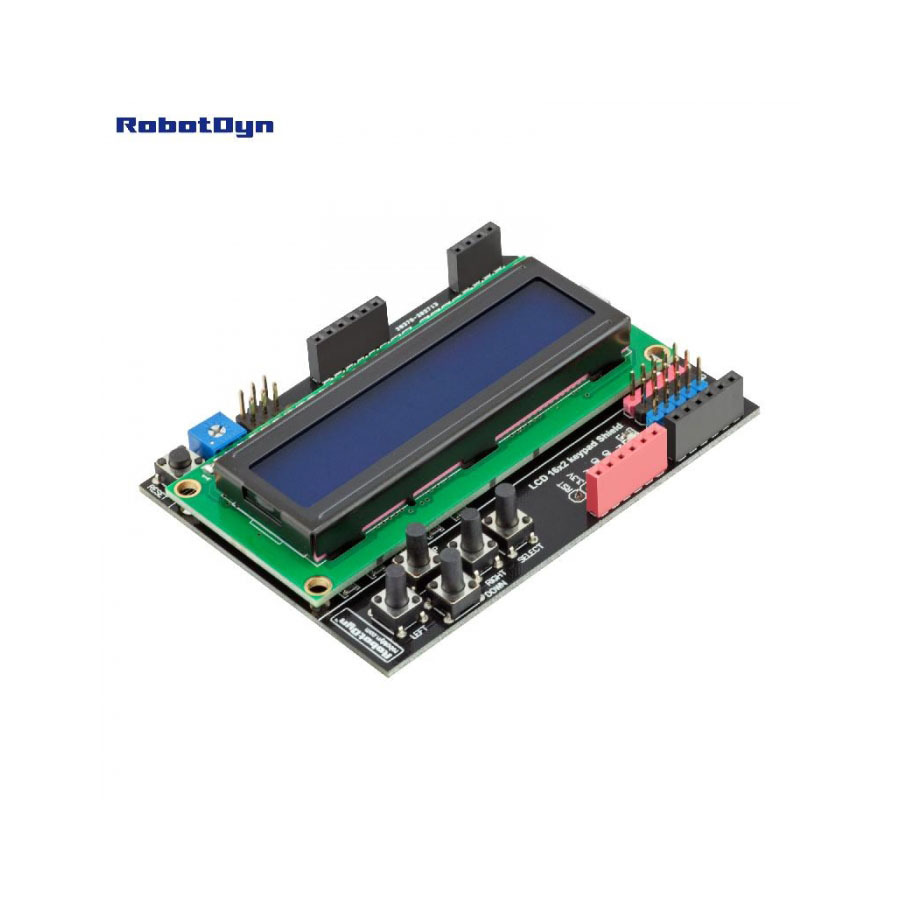

Удобный ЖК-дисплей с 16 символами и 2 строками для Arduino. Третий пин дисплея соединен с потенциометром, с помощью которого можно регулировать контрастность экрана.

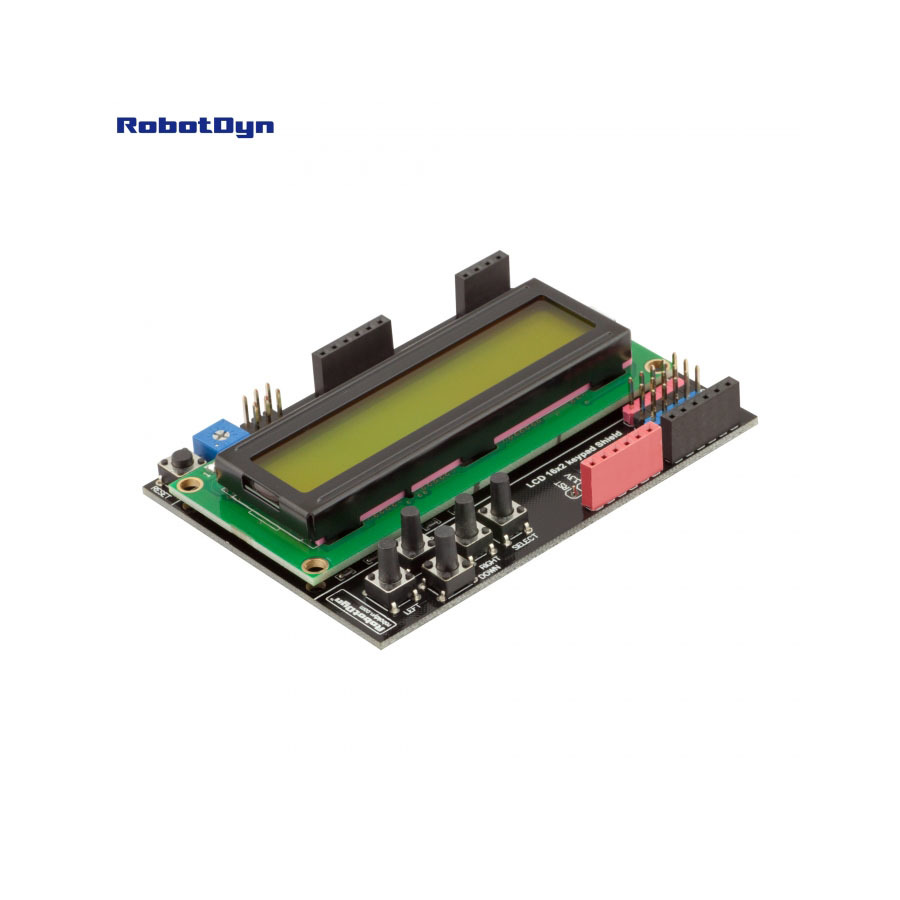

Сам экран поставляется в разных цветовых вариантах. Зеленый, желтый, голубой, белый.
ЖК-дисплей использует стандартный HD44780-совместимый драйвер. Для программирования дисплея используется библиотека "LiquidCrystal", которую можно найти в среде программирования Arduino IDE. Кроме стандартных текстовых символов, вы можете создавать свои символы, или символы своего национального алфавита.
Для ЖК-дисплея задействованы цифровые выходы Arduino: 4,5,6,7,8,9.

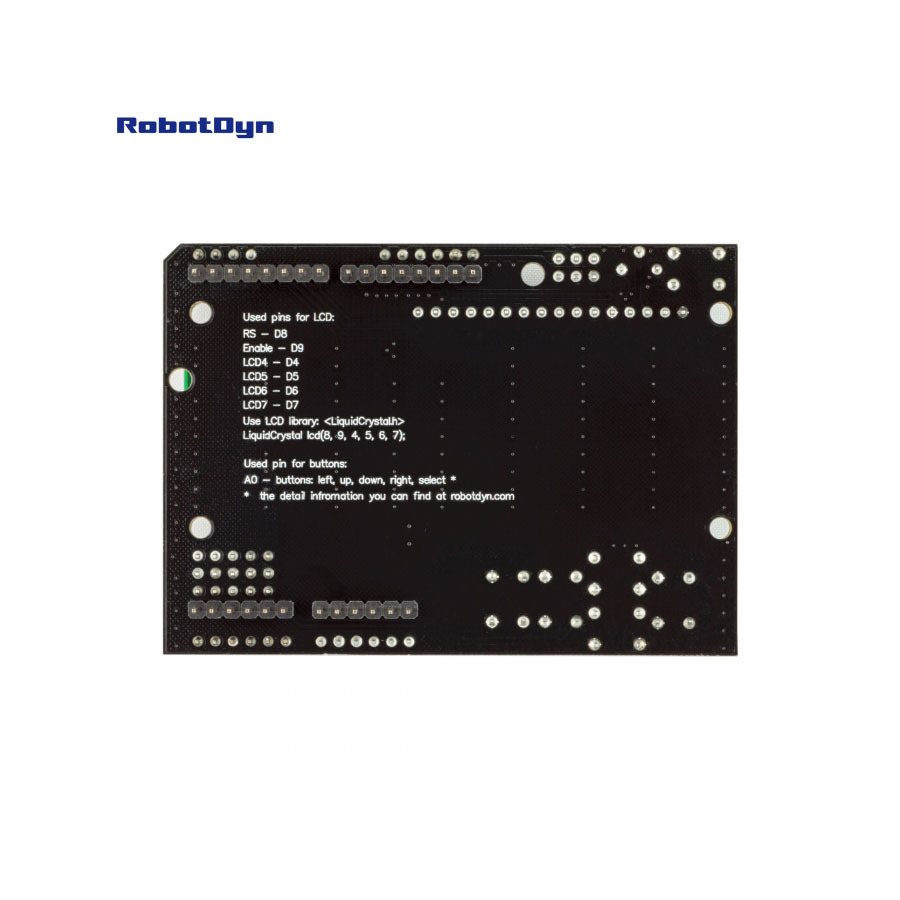

Строка инициализации в скетче выглядит так: LiquidCrystal lcd (8, 9, 4, 5, 6, 7),
*( RS - D8, Enable - D9, LCD4 - D4, LCD5 - D5 , LCD6 - D6, LCD7 - D7)

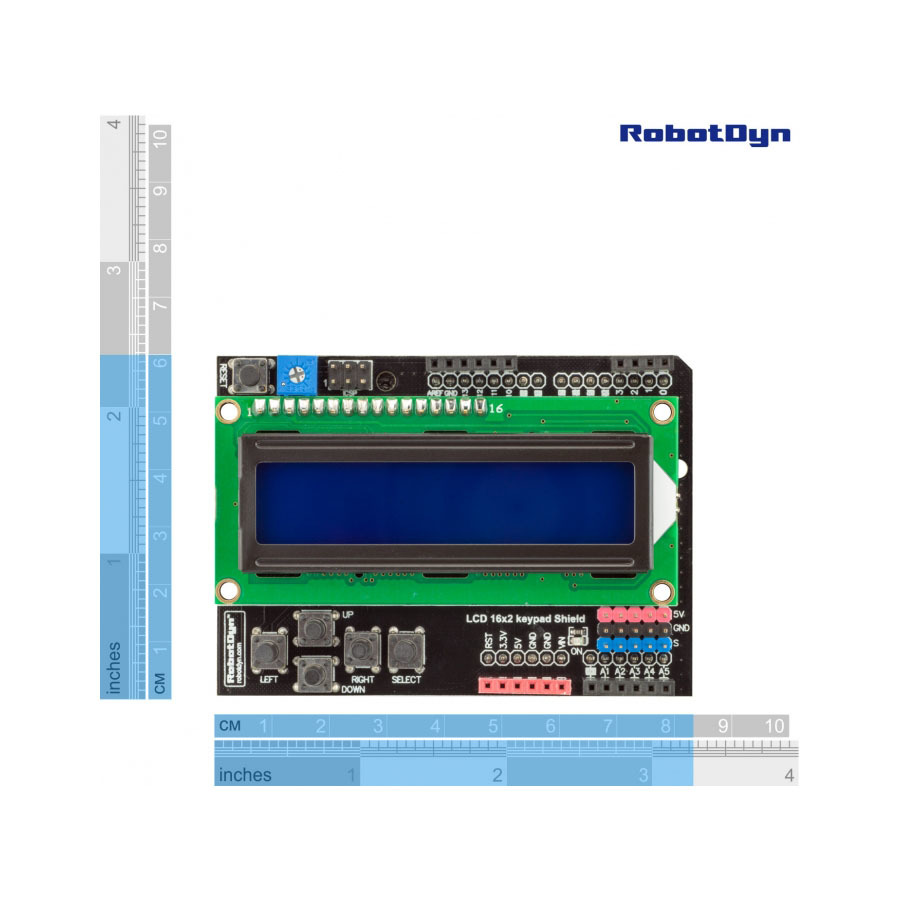

Под ЖК-дисплеем находятся 5 кнопок навигации: Вверх, Вниз, Влево, Вправо, Выбор. Кнопки связаны только с одним аналоговым входом - А0, так что вы можете прочитать состояние кнопки использую всего один вход Arduino. Обратите внимание, что при одновременном нажатии нескольких кнопок, вы не сможете считать их значение. Плата содержит колодки свободных цифровых и аналоговых входов/выходов. А также колодки (5V/GND/IN) аналоговых входов A1-A5 для быстрого подключения датчиков.
Питание платы происходит с выход 5V платы Arduino.
