LCD RGB 16x2 + keypad +Buzzer Shield for Arduino
Артикул:
RD-053
Нет в наличии
- Описание
Описание

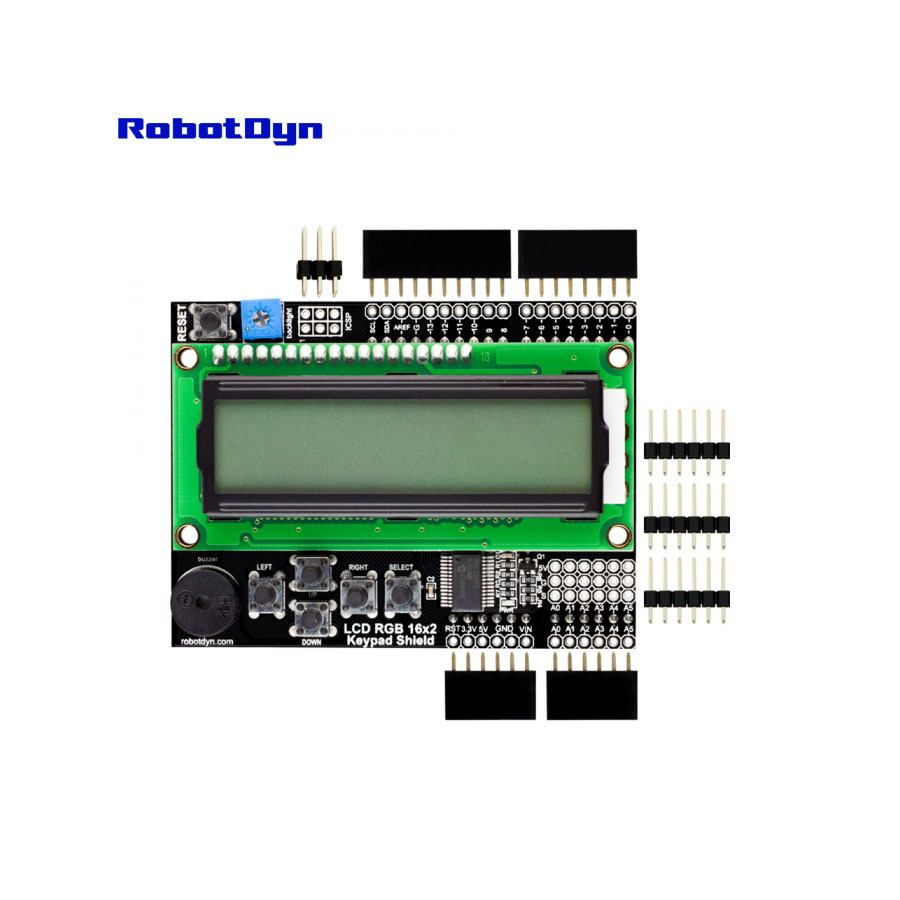

LCD RGB 16x2 + keypad +Buzzer Shield for Arduino
Дисплей похож на другие 16x2-символьные ЖК-экраны Shield, которые вы видели раньше, но с одной яркой разницей: подсветка на самом деле является светодиодом RGB. Это означает, что вы можете изменить подсветку этого дисплея на любой желаемый цвет, контролируя три уровня подсветки. Очень удобно, когда вы хотите, чтобы какая-то окружающая информация передавалась.
К сожалению, эти ЖК-дисплеи требуют довольно много цифровых контактов, 6 - для управления ЖК-дисплеем, а затем, возможно, еще 3 для управления подсветкой RGB для всего 9 контактов. Это половина штырей, доступных на классическом Arduino!
Таким образом, мы разработали экран LCD, который позволяет вам управлять 16x2 символьным ЖК-дисплеем, до трех выводов подсветки и 5 контактов клавиатуры, используя только шину I2C на Arduino! Для подключения к шине I2C использовался расширитель ввода / вывода MCP23017. Для подсветки / для подсветки используется контакт D9.
Также мы для более интерактивного интерфейса, мы добавили Buzzer. Теперь, кроме вывода текстовой информации, вы также можете выводить звуковой сигнал. Зуммер, подключенный к контакту D3.
Щит с использованием только ввода-вывода D3, D9, SDA, SCL. Все остальные контакты свободны.
Этот щит предназначен для «классических» ардуинов, таких как Uno, Duemilanove, Diecimilla и т. д.,
и использует выводы I2C на Analog 4 и Analog 5.
Он также отлично работает с Arduino Mega R3. Для использования с Mega R3 необходимо отрезать линию до A4, A5 на нижней стороне.
5 кнопок управления имеют высоту 10 мм и имеют такую ??же высоту, как и экран. Это удобно, если вы встраиваете свой проект в поле.
Дисплей похож на другие 16x2-символьные ЖК-экраны Shield, которые вы видели раньше, но с одной яркой разницей: подсветка на самом деле является светодиодом RGB. Это означает, что вы можете изменить подсветку этого дисплея на любой желаемый цвет, контролируя три уровня подсветки. Очень удобно, когда вы хотите, чтобы какая-то окружающая информация передавалась.
К сожалению, эти ЖК-дисплеи требуют довольно много цифровых контактов, 6 - для управления ЖК-дисплеем, а затем, возможно, еще 3 для управления подсветкой RGB для всего 9 контактов. Это половина штырей, доступных на классическом Arduino!
Таким образом, мы разработали экран LCD, который позволяет вам управлять 16x2 символьным ЖК-дисплеем, до трех выводов подсветки и 5 контактов клавиатуры, используя только шину I2C на Arduino! Для подключения к шине I2C использовался расширитель ввода / вывода MCP23017. Для подсветки / для подсветки используется контакт D9.
Также мы для более интерактивного интерфейса, мы добавили Buzzer. Теперь, кроме вывода текстовой информации, вы также можете выводить звуковой сигнал. Зуммер, подключенный к контакту D3.
Щит с использованием только ввода-вывода D3, D9, SDA, SCL. Все остальные контакты свободны.
Этот щит предназначен для «классических» ардуинов, таких как Uno, Duemilanove, Diecimilla и т. д.,
и использует выводы I2C на Analog 4 и Analog 5.
Он также отлично работает с Arduino Mega R3. Для использования с Mega R3 необходимо отрезать линию до A4, A5 на нижней стороне.
5 кнопок управления имеют высоту 10 мм и имеют такую ??же высоту, как и экран. Это удобно, если вы встраиваете свой проект в поле.
Технические характеристики LCD RGB 16x2 + keypad +Buzzer Shield for Arduino
| communication | I2C bus |
| Backlight | D9 |
| Buzzer | D3 |
| Controller of LCD | SPLC780D1 |
| I2C expander | MCP23017 |
| LCD | RGB 16x2 |
Документация на изделие:
- 3D-View PDF LCD RGB 16x2 + keypad +Buzzer Shield for Arduino (use Adobe PDF Viewer)
- Schematic Diagram - LCD RGB 16x2 + keypad +Buzzer Shield for Arduino: (PDF)
- Mechanic Diagram - LCD RGB 16x2 + keypad +Buzzer Shield for Arduino: (PDF) - (JPG)
Документация на компоненты:
- 16-Bit I/O Expander MCP23017: (Microchip): (Datasheet ENG)
- LCD RGB 16x2: (Datasheet ENG)
Эскиз Ардуино:
- Test sketch with library (RAR)
- Link to library: https://github.com/adafruit/Adafruit-RGB-LCD-Shield-Library
