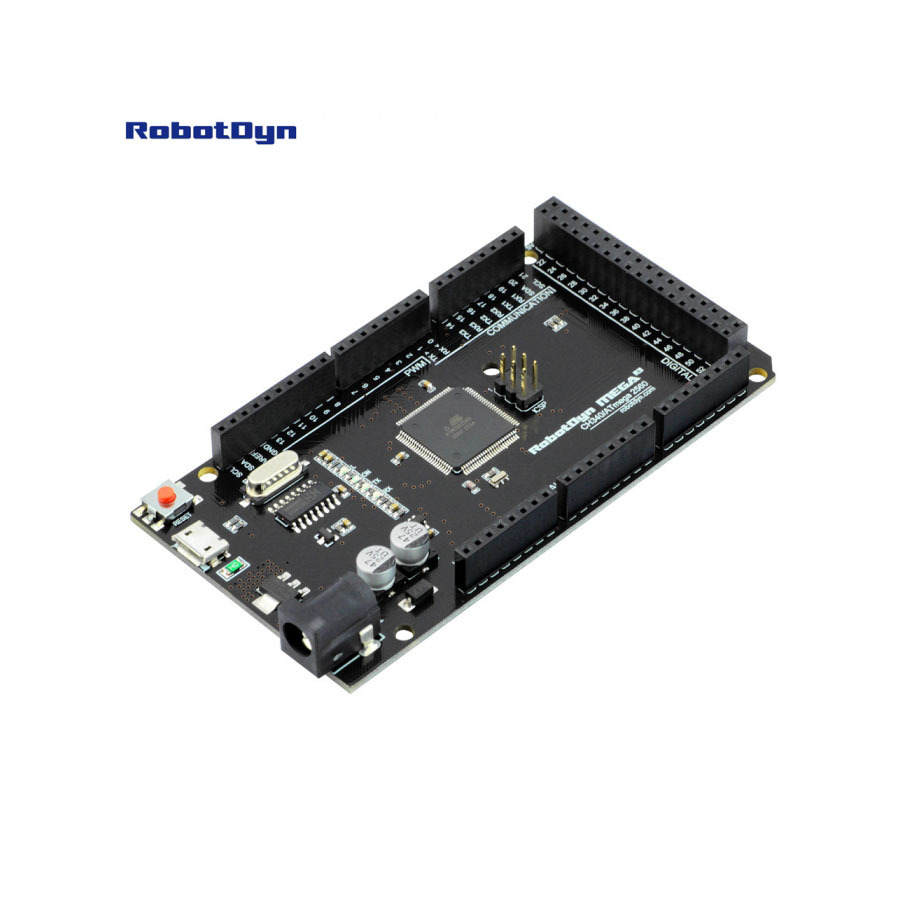

Mega 2560 CH340G/ATmega2560-16AU

Это новая версия нашей платы Mega 2560 от 2016 года, полностью совместимая с Arduino Mega 2560. В ней используется настоящий микроконтроллер Atmel ATmega2560 и недорогой интерфейс USB-UART CH340G.
Этот совет продолжает наше стремление к бескомпромиссному качеству, используя лучшие компоненты и отличную конструкцию, обеспечивая при этом стабильное недорогое решение. Он использует CH340G для снижения стоимости без потери функциональности или качества.

Плата построена с использованием высококачественных компонентов с большим вниманием к деталям в дизайне, чтобы обеспечить стабильное решение, сохраняя при этом цену ниже.


Подключение
Подключение к компьютеру обеспечивается через общий разъем microUSB (универсально используемый большинством телефонов, в том числе Android-смартфонов).

Характеристики мощности
Плата может питаться от одного и того же порта MicroUSB или разъема разъема DC Barrel. Встроенный низковольтный регулятор (LDO) может надежно регулировать входные напряжения от 6 до 12 В. Рекомендовать 7V-9V.
Выходной ток 5 В составляет приблизительно 800 мА и 180 мА для 3,3 В. Обратите внимание: чем выше входное напряжение, тем ниже выходной ток.

Form-factor	Mega Rev 3.0
USB-UART interface	CH340G (12Mhz)
Vout/Iout:	5V(800mA)/3.3V(180mA)
Power socket	DC Barel Jack
Microcontoller	ATmega2560 (16Mhz)
Vin (normal)/ Vin (peack)	6-12V/18V (recominde 7V-9V)
USB socket	MicroUSB
V-USB	5V(500mA)

• USB-TTL CH340G (WCH): (Datasheet ENG) - (Driver) - (Page)
• Atmel ATmega2560 (Atmel):  (Datasheet) - (Page)
