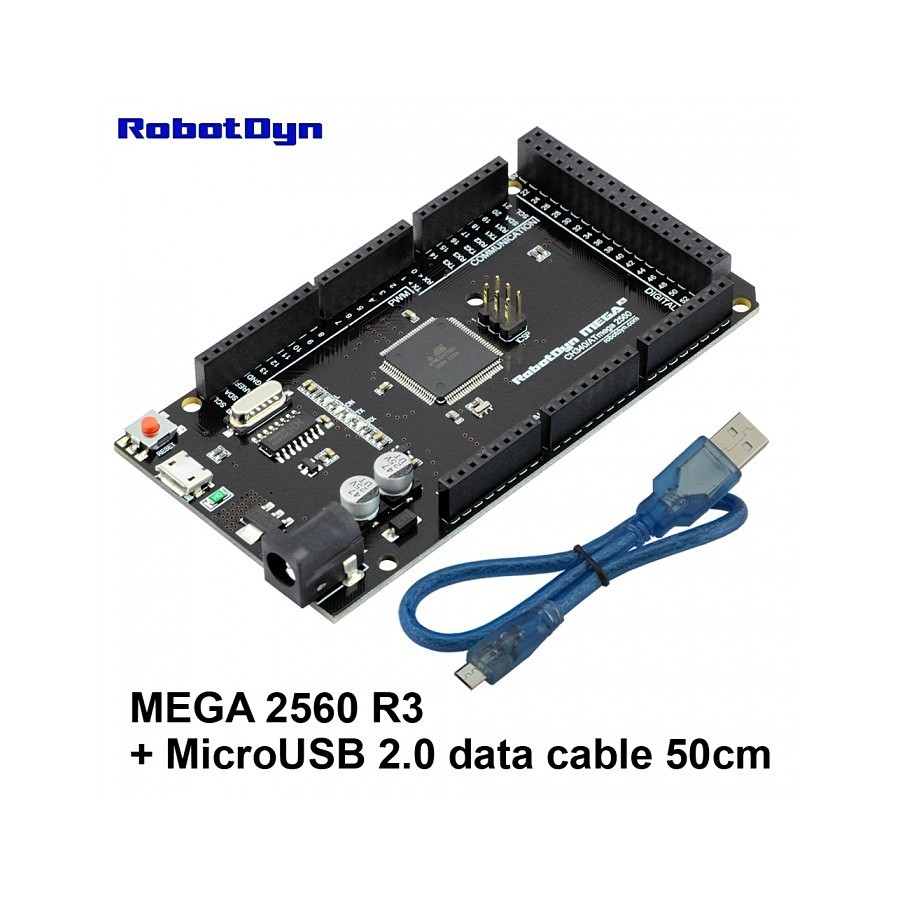

Mega 2560 CH340G/ATmega2560-16AU + USB data cable
Артикул:
RD-010
Нет в наличии
- Описание
Описание
Mega 2560 CH340G/ATmega2560-16AU + USB data cable
Это новая версия нашей платы Mega 2560 от 2016 года, полностью совместимая с Arduino Mega 2560. В ней используется настоящий микроконтроллер Atmel ATmega2560 и недорогой интерфейс USB-UART CH340G.
Он использует CH340G для снижения стоимости без потери функциональности или качества.
Плата построена с использованием высококачественных компонентов с большим вниманием к деталям в дизайне, чтобы обеспечить стабильное решение, сохраняя при этом цену ниже.
Подключение к компьютеру обеспечивается через общий разъем microUSB (универсально используемый большинством телефонов, в том числе Android-смартфонов).
Плата может питаться от одного и того же порта MicroUSB или разъема разъема DC Barrel. Встроенный низковольтный регулятор (LDO) может надежно регулировать входные напряжения от 6 до 12 В. Рекомендовать 7V-9V.
Выходной ток 5 В составляет приблизительно 800 мА и 180 мА для 3,3 В. Обратите внимание: чем выше входное напряжение, тем ниже выходной ток.
Технические характеристики Mega 2560 CH340G/ATmega2560-16AU + USB data cable
Это новая версия нашей платы Mega 2560 от 2016 года, полностью совместимая с Arduino Mega 2560. В ней используется настоящий микроконтроллер Atmel ATmega2560 и недорогой интерфейс USB-UART CH340G.
Он использует CH340G для снижения стоимости без потери функциональности или качества.
Плата построена с использованием высококачественных компонентов с большим вниманием к деталям в дизайне, чтобы обеспечить стабильное решение, сохраняя при этом цену ниже.
Подключение к компьютеру обеспечивается через общий разъем microUSB (универсально используемый большинством телефонов, в том числе Android-смартфонов).
Плата может питаться от одного и того же порта MicroUSB или разъема разъема DC Barrel. Встроенный низковольтный регулятор (LDO) может надежно регулировать входные напряжения от 6 до 12 В. Рекомендовать 7V-9V.
Выходной ток 5 В составляет приблизительно 800 мА и 180 мА для 3,3 В. Обратите внимание: чем выше входное напряжение, тем ниже выходной ток.
Технические характеристики Mega 2560 CH340G/ATmega2560-16AU + USB data cable
| Form-factor | Mega Rev 3.0 |
| USB-UART interface | CH340G (12Mhz) |
| Microcontoller | ATmega2560 (16Mhz) |
| Vout/Iout: | 5V(800mA)/3.3V(800mA) |
| Power socket | DC Barel Jack |
| USB socket | MicroUSB |
| Vin (normal)/ Vin (peack) | 6-12V/ 18V |
| USB cable | MicroUSB 2.0 data cable (50 cm blue) |
| PCB size | 53.35 x 101.59 mm |
Документация на изделие:
Документация на компоненты:
- 3D-View PDF Mega 2560 CH340G/ATmega2560-16AU (use Adobe PDF Viewer)
- Schematic Diagram - Mega 2560 CH340G/ATmega2560-16AU: (PDF)
- Mechanic Diagram - Mega 2560 CH340G/ATmega2560-16AU: (PDF) - (JPG)
- PinOut Diagram - Mega 2560 CH340G/ATmega2560-16AU: (PDF) - (JPG)
- Driver Mega 2560 CH340G/ATmega2560-16AU: (Win) - (Linux) - (Mac OS) -(Android)
- Instruction for installation of driver CH340: (PDF)
Документация на компоненты:
- USB-TTL CH340G (WCH): (Datasheet ENG) - (Driver) - (Page)
- Atmel ATmega2560 (Atmel): (Datasheet) - (Page)
