Mega 2560 PRO (Embed) CH340G/ATmega2560-16AU (with male pinheaders)
Артикул:
RD6970622932482
Код товара:
00979
Нет в наличии
- Описание
Описание
Mega 2560 PRO (Embed) CH340G/ATmega2560-16AU
Версия Mega 2560 CH340G / ATmega2560 - совместимая с платой Arduino Mega 2560. Построен на микроконтроллере Atmel ATmega2560 и chip CH340G.

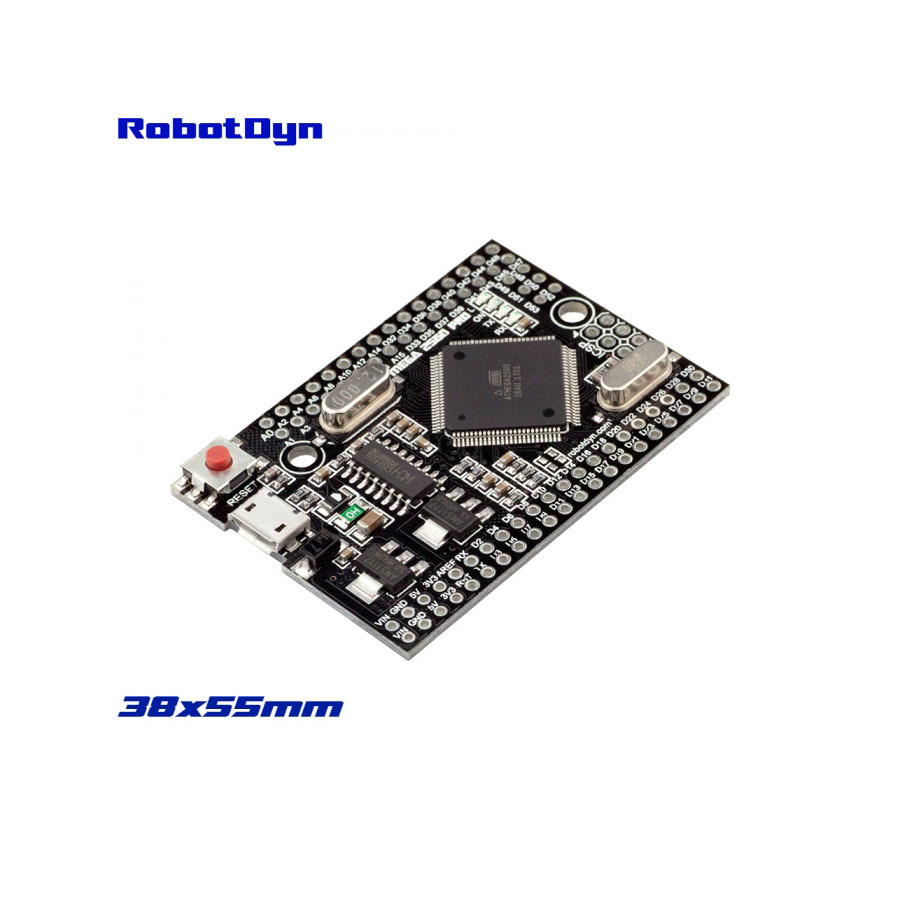

Плата имеет компактный размер 38х55 мм. Это хорошее решение, чтобы сделать ваш окончательный проект на протоплантере припоя.
Совет по функциональности похож на Arduino Mega 2560. Он является встроенной платой, но такой же стабильной, и использует оригинальные чипы ATmega2560 (16 МГц).
Плата использовала чип CH340G в качестве преобразователя UART-USB, когда вы работаете на частоте 12 МГц, предоставляя стабильный результат обмена данными (необходимо установить драйверы на компьютер).
Mega PRO (Embed) 2560 CH340G / ATmega2560 - подключается к компьютеру с помощью кабеля microUSB (используется практически для всех Android-смартфонов).
Вы можете подавать питание на плату через разъем MicroUSB или в разъемы питания. Регулятор напряжения (LDO) может работать с входным напряжением от 6 В до 9 В (peack 18V) постоянного тока. Выходной ток для 5 В - около 800 мА, для 3,3 В - около 800 мА (обратите внимание, что чем выше входное напряжение, тем ниже выходной ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.

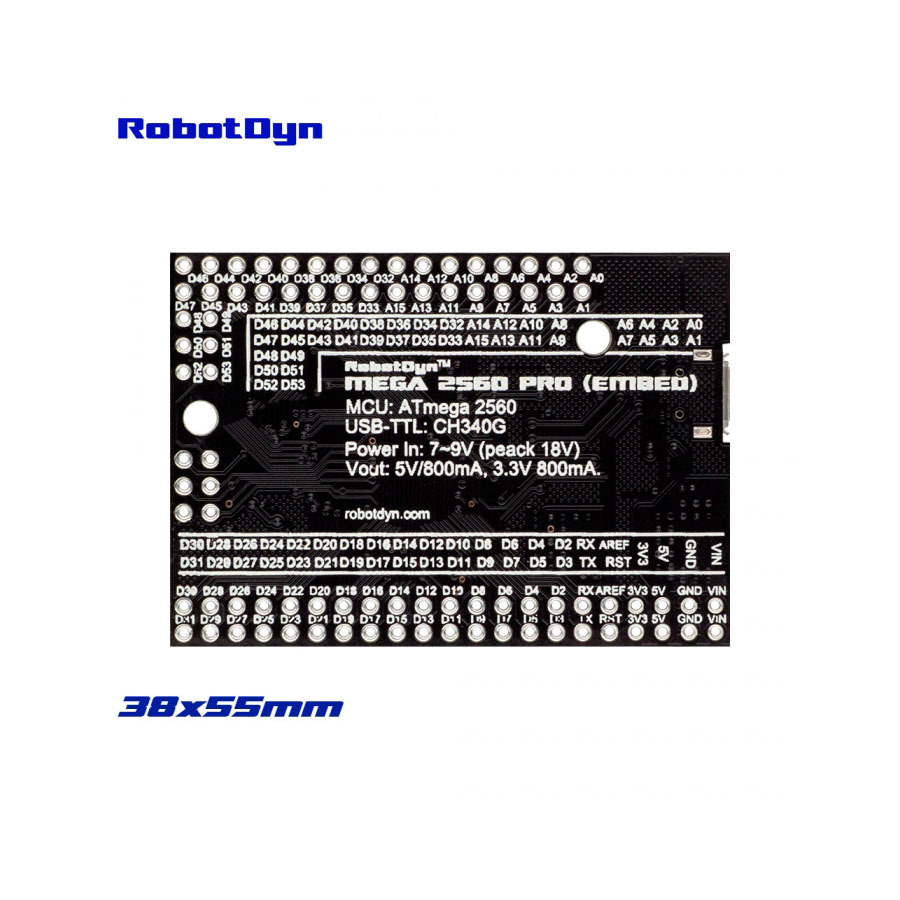

На картинке вы можете увидеть реальный размер этой платы, сравните с размером Mega Rev3.
Технические характеристики Mega 2560 PRO (Embed) CH340G/ATmega2560-16AU
Версия Mega 2560 CH340G / ATmega2560 - совместимая с платой Arduino Mega 2560. Построен на микроконтроллере Atmel ATmega2560 и chip CH340G.
Плата имеет компактный размер 38х55 мм. Это хорошее решение, чтобы сделать ваш окончательный проект на протоплантере припоя.
Совет по функциональности похож на Arduino Mega 2560. Он является встроенной платой, но такой же стабильной, и использует оригинальные чипы ATmega2560 (16 МГц).
Плата использовала чип CH340G в качестве преобразователя UART-USB, когда вы работаете на частоте 12 МГц, предоставляя стабильный результат обмена данными (необходимо установить драйверы на компьютер).
Mega PRO (Embed) 2560 CH340G / ATmega2560 - подключается к компьютеру с помощью кабеля microUSB (используется практически для всех Android-смартфонов).
Вы можете подавать питание на плату через разъем MicroUSB или в разъемы питания. Регулятор напряжения (LDO) может работать с входным напряжением от 6 В до 9 В (peack 18V) постоянного тока. Выходной ток для 5 В - около 800 мА, для 3,3 В - около 800 мА (обратите внимание, что чем выше входное напряжение, тем ниже выходной ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.
На картинке вы можете увидеть реальный размер этой платы, сравните с размером Mega Rev3.
Технические характеристики Mega 2560 PRO (Embed) CH340G/ATmega2560-16AU
| Form-factor | PRO |
| Microcontroller | ATmega 2560 (16Mhz) |
| USB-UART interface | CH340G (12Mhz) |
| Input voltage | 6-9V (peack 18V) |
| PC connection socket | MicroUSB |
| I/O | 70 digital, 16 analog |
| UART | 4 bus |
| Size | 38mm x 55 mm |
Документация на изделие:
- 3D-View PDF Mega 2560 PRO (Embed) (use Adobe PDF Viewer)
- Schematic Diagram - Mega 2560 PRO (Embed): (PDF)
- Mechanic Diagram - Mega 2560 PRO (Embed): (PDF) - (JPG)
- PinOut Diagram - Mega 2560 PRO (Embed): (PDF)
- Driver Mega 2560 PRO (Embed): (Win) - (Linux) - (Mac OS) -(Android)
- Instruction for installation of driver CH340: (PDF)
Документация на компоненты:
- USB-TTL CH340G (WCH): (Datasheet ENG) - (Driver) - (Page)
- Atmel ATmega2560 (Atmel): (Datasheet) - (Page)
