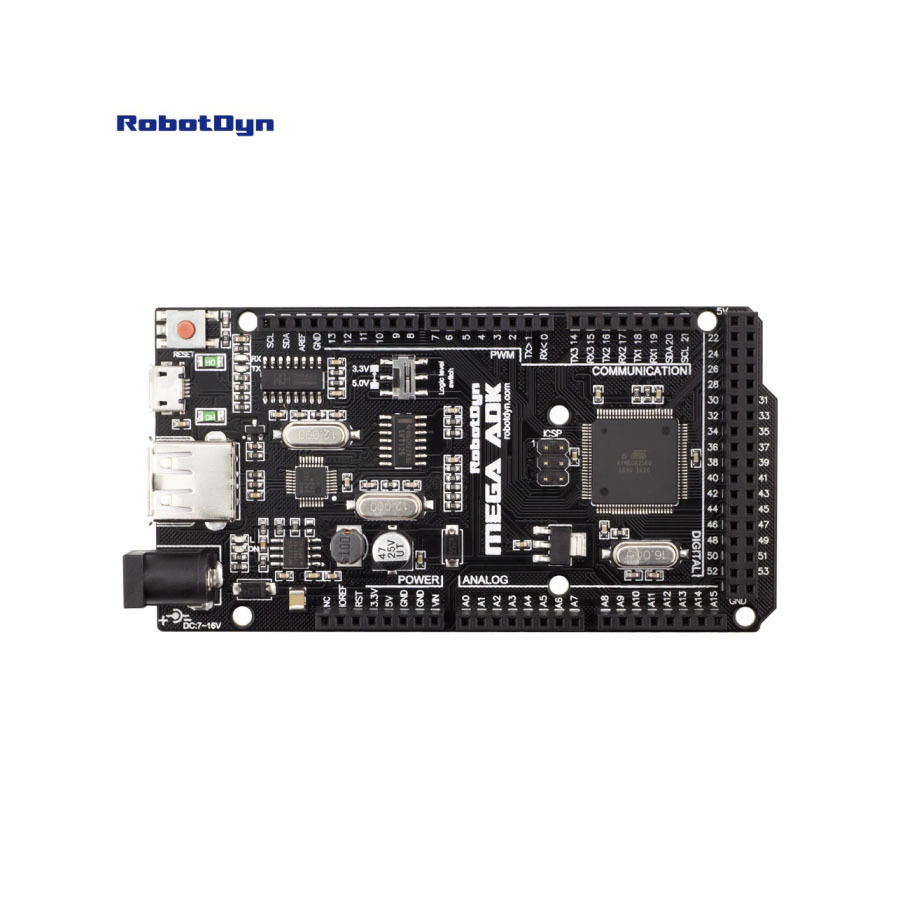

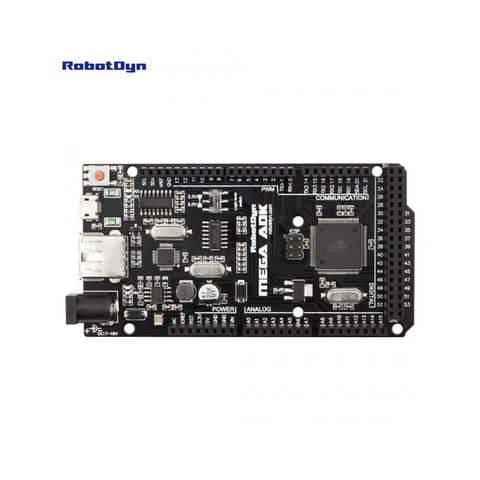

MEGA ADK 2560 R3, CH340G/ATmega2560
MEGA 2560 ADK R3 представляет собой плату микроконтроллера на базе ATmega2560. Он имеет интерфейс USB-хоста для подключения к смартфонам Android на основе MAX3421e. Он совместим с образцами набора аксессуаров для Android. Он имеет 54 цифровых входа / выхода (из которых 14 могут использоваться как выходы PWM), 16 аналоговых входов, 4 UART (аппаратные последовательные порты), 16 МГц кварцевый генератор, USB-соединение, разъем питания, заголовок ICSP, И кнопку сброса.
Этот MEGA 2560 ADK является расширенной версией. На борту есть дополнительная функция для включения питания микроконтроллера ATmega2560 и ввода / вывода для 5 В и 3,3 В. Это более удобно для разработки проектов для 5V или 3.3V.
Подобно Mega 2560 и Uno, он оснащен CH340G в качестве USB-последовательного преобразователя. Для USB-последовательного порта используется разъем micro-USB.
Все функции и PinOut похожи на официальный Mega ADK.
Технические характеристики MEGA ADK 2560 R3, CH340G/ATmega2560
Microcontroller IC | ATmega2560 |
USB-Serial IC | CH340G |
USB-Host IC | MAX3421E |
Operating Voltage | 5V/3.3V |
Input Voltage | 7-12V (peak 20V) |
Digital I/O | 54 (15 PWM) |
Analog Input | 16 |
Clock Speed | 16Mhz |
