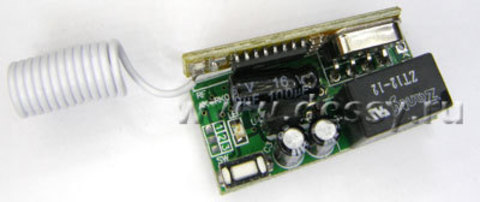

Миниатюрная одноканальная система дистанционного включения RC-1-12-MINI

Основные характеристики:
1 канал;
Питание 12 В;
Дальность действия 100 м в прямой видимости

Питание подключается к контактам "-" и " +" 12 В - см. обозначение контактов на оборотной стороне платы.
Реле имеет три выходных контакта - относительно среднего - NO - нормально открытый, NC-нормально закрытый.
На выходе реле напряжения нет - "сухие контакты".

Возможны три режима работы:

Фиксированный (нажали кнопку на пульте - реле включено, второй раз нажали кнопку пульта - реле выключено) пульт с одной кнопкой.

На удержание (( реле включено, пока нажата кнопка на пульте) пульт с одной кнопкой).

Коммутационный( работает с пультом с двумя кнопками - одна кнопка включает реле, вторая выключает).

Режим работы задается перемычками на контактах 1 2 3.
Если запаять перемычку между контактами 1 и 2 - режим коммутационный.
Если запаять перемычку между контактами 2 и 3 - режим фиксированный (триггерный).
Если без перемычек - режим - на удержание.

В данном комплекте задан режим "на удержание".
В комплекте один пульт.
Комплект полностью готов к работе.

Габариты исполнительного устройства 38 х 17 х 14 мм.
