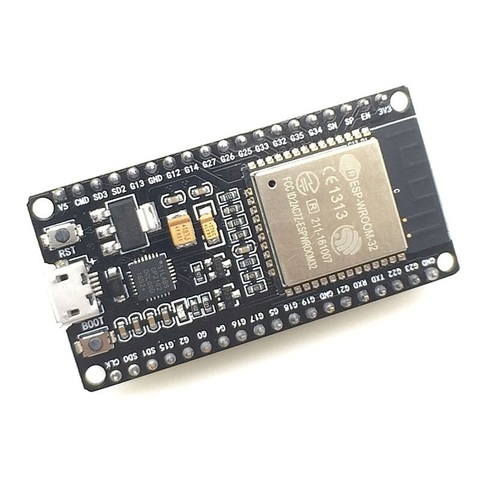

Модуль ESP32-WROOM-32

Артикул: ESP32-1
Код товара: 01271
Есть в наличии
693 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

32-битный 2-ядерный микропроцессор 240 МГц, Wi-Fi, Bluetooth BLE. Передача данных с DMA; поддерживаются емкостные датчики, АЦП, ЦАП, I2C, UART, SPI, I2S, RMII и ШИМ.



Wi-Fi модули ESP8266 за время своего существования стали поистине народными и получили широкое распространение в любительской разработке устройств Интернета вещей. Но жизнь не стоит на месте и компания-разработчик Espressif выпускает новый микроконтроллер – ESP32. ESP32 получил значительный прирост в производительности, по сравнению c ESP8266. Вычислительная мощность возросла в четыре раза. У ESP32 есть два ядра, каждый из которых работает на частоте 160 МГц (ESP8266 имеет 1 ядро, работающее на частоте 80 МГц). Контроллер имеет 520 Кб оперативной памяти, 448 Кб flash-памяти. Поддерживает не только Wi-Fi (802.11n с максимальной скоростью 150 Мбит в секунду), но и Bluetooth 4.2 BR/EDR и Low Energy.

Основным недостатком плат ESP8266 было очень малое количество контактов, в ESP32 этот недостаток устранен, выводов гораздо больше и они многофункциональные, блок ввода-вывода имеет специальный мультиплексор, который позволяет назначать различные функции на один вывод микроконтроллера. Значительно увеличено количество аналоговых входов (18 АЦП (12-бит) и 2 ЦАП (8-бит)), поддержка PWM на всех контактах, 10 портов в режиме сенсорных кнопок. ESP32 имеет три UART, два I2C, четыре SPI, два I2S. Также имеется инфракрасный контроллер (прием-передача), шина CAN 2.0. Еще есть датчик температуры и датчик Холла. Для шифрования при передаче данных по Wi-Fi в ESP32 имеются криптографические модули AES и SHA. Блок-схема периферии ESP32:

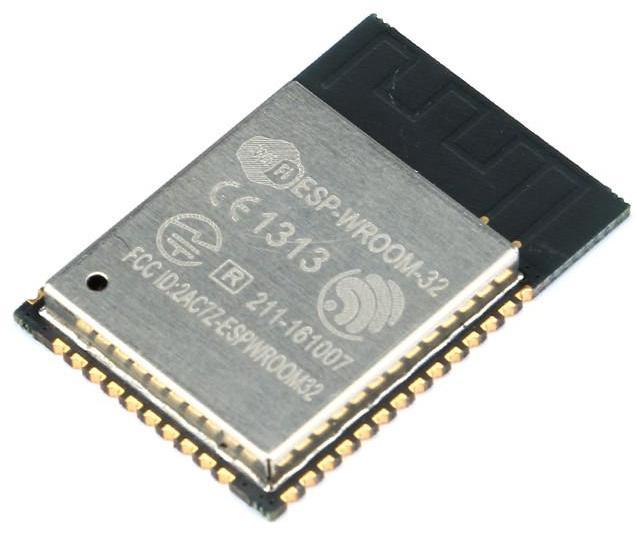

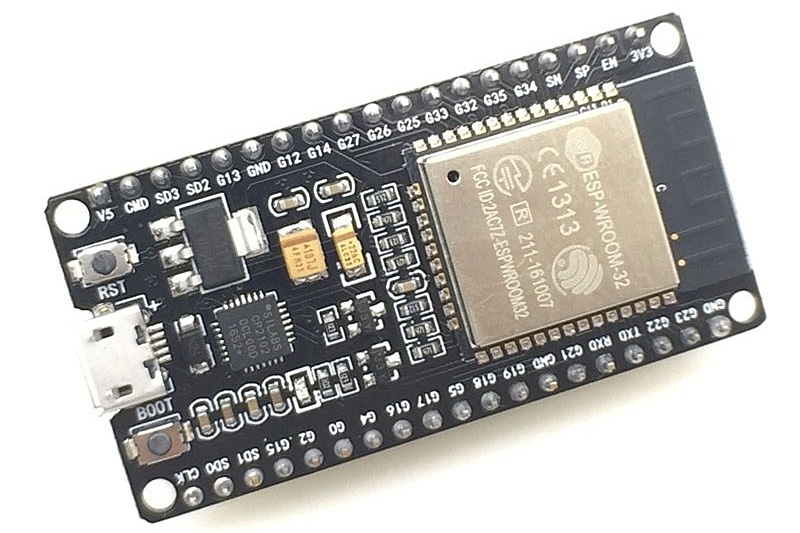

Для удобной работы с микроконтроллером ESP32 был выпущен модуль WROOM-32.

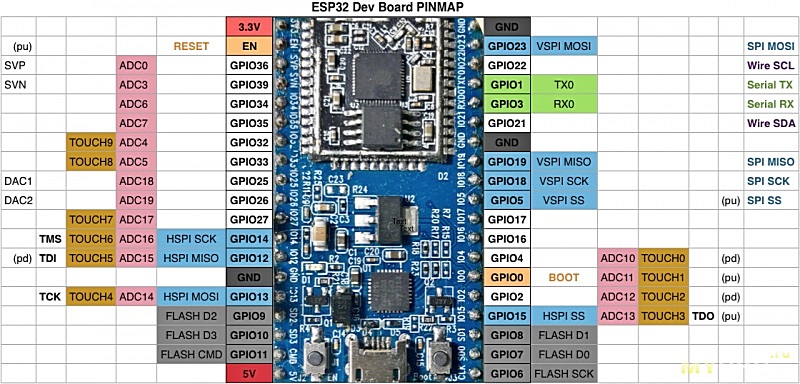

И теперь появилось множество отладочных плат на этом модуле.

Немаловажный вопрос в свете использования модулей для устройств Интернета вещей – энергопотребление. Питание модуля Максимальный ток потребления в режиме передачи Wi-Fi или Bluetooth 160-260 мА, без включенных Wi-Fi или Bluetooth – 20 мА, в спящем режиме – 10 мкА.





Установка программного обеспечения

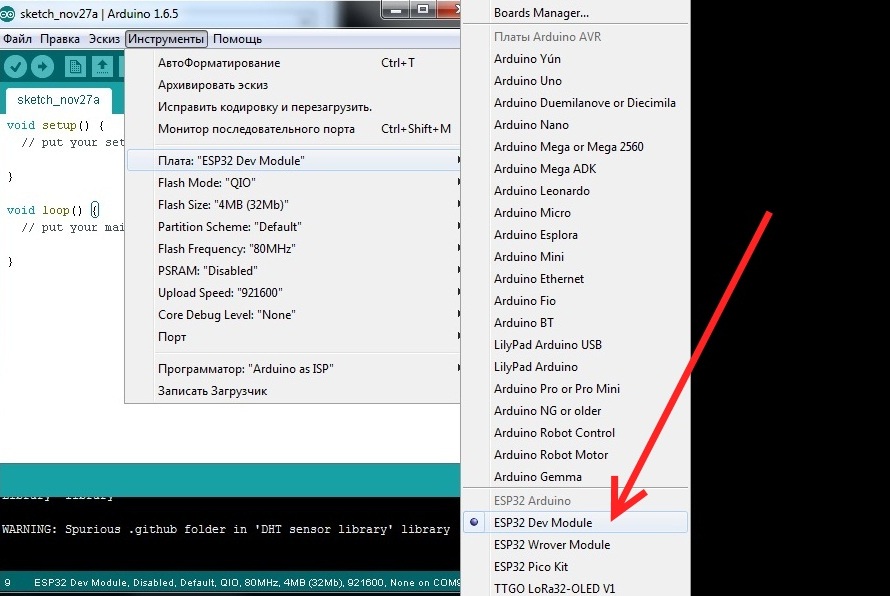

Изначально модули ESP32, как и ESP8266, поставляется с прошивкой, позволяющей работать с этим микроконтроллером с помощью AT-команд. Но данный метод нас не устраивает. Будем программировать нашу плату в Arduino IDE. Для этого скачиваем ESP32 CORE для Arduino IDE с сайта https://github.com/espressif/arduino-esp32 (zip-архив) и распаковываем его в папку C:\Program Files\Arduino\hardware\espressif. Заходим в Arduino IDE и видим, что в панели инструментов появились платы ESP32.





Но в списке портов платы нет. Значит не установлен драйвер на CP2102.

Перед использованием платы необходимо установить драйвера с официального сайта SiLabs – http://www.silabs.com/products/mcu/pages/usbtouartbridgevcpdrivers.aspx.

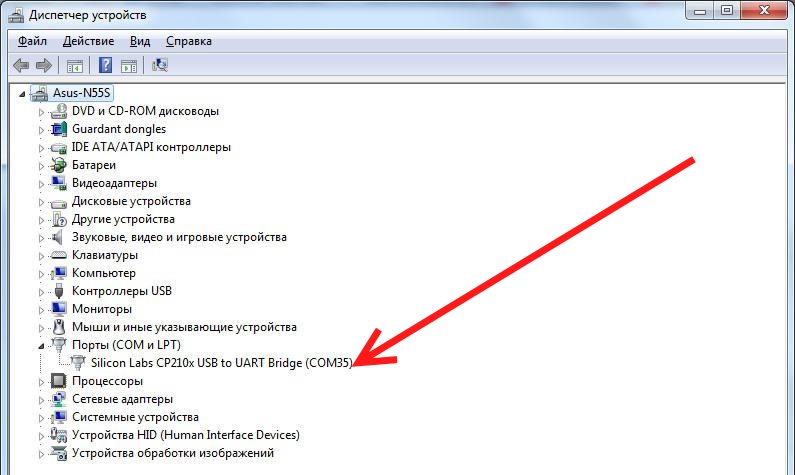

После установки драйверов плата появляется в списке COM-портов.





Теперь и в Arduino IDE появляется данный порт. Плата готова к загрузке скетчей.

И список библиотек, поддерживаемых на данный момент (папка C:\Program Files\Arduino\hardware\espressif\arduino-esp32-master\libraries).





Попробуем подключить плату ESP32 к Wi-Fi точке доступа. Загружаем на плату данный скетч.



#include <WiFi.h>

// выставляем свои данные для точки доступа

const char* passwifi = "************";

const char* ssidwifi = "*********";

void setup()

{

Serial.begin(115200);

delay(10);

// Коннект к точке доступа

Serial.print("Connecting to ");

Serial.println(ssidwifi);

WiFi.begin(ssidwifi, passwifi);

while (WiFi.status() != WL_CONNECTED) {

Serial.print(".");

delay(1000);

}

Serial.print("WiFi connect ok!");

Serial.print("Your IP address is ");

Serial.println(WiFi.localIP());

}

void loop()

{

;

}

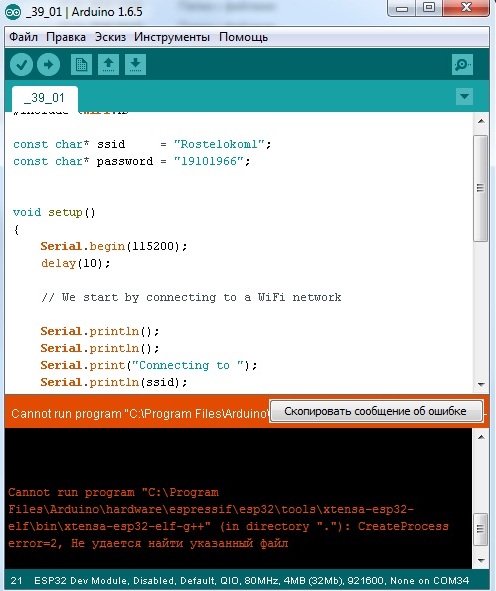

Но компиляция не проходит!!! Не находит xtensa-esp32elf.

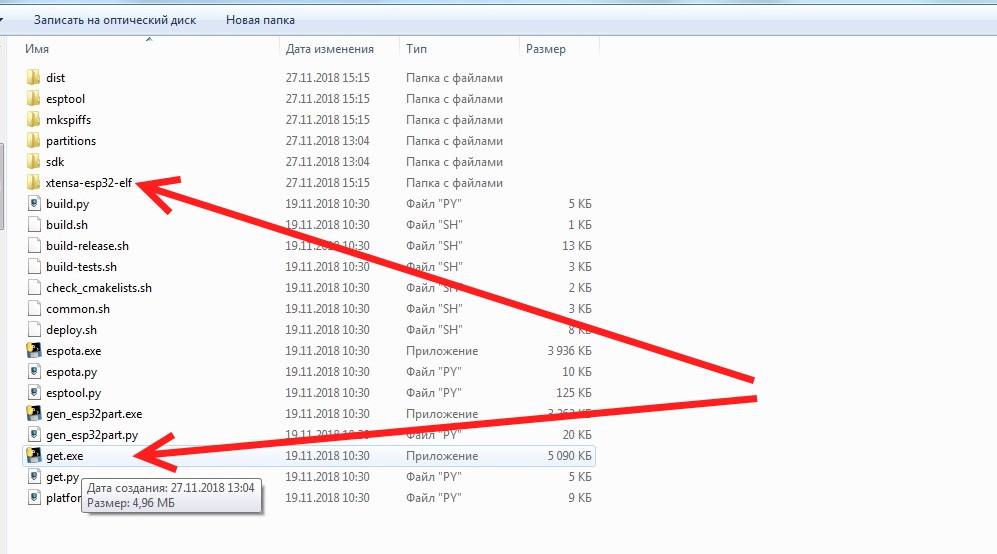

Заходим в папку Files\Arduino\hardware\espressif\esp32\tools и запускаем файл get.exe.

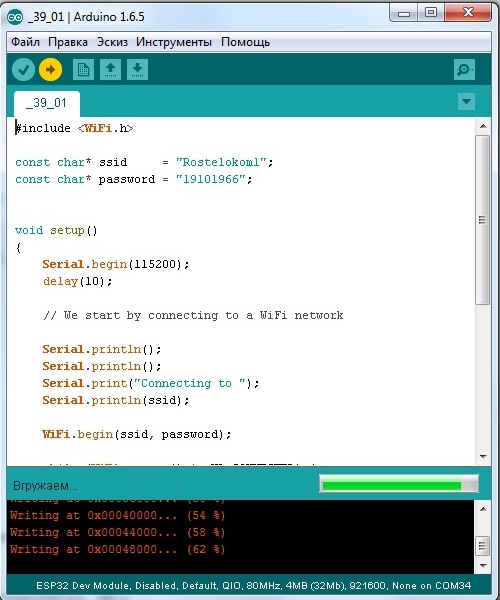

Теперь компиляция и загрузка скетча на плату проходит успешно.

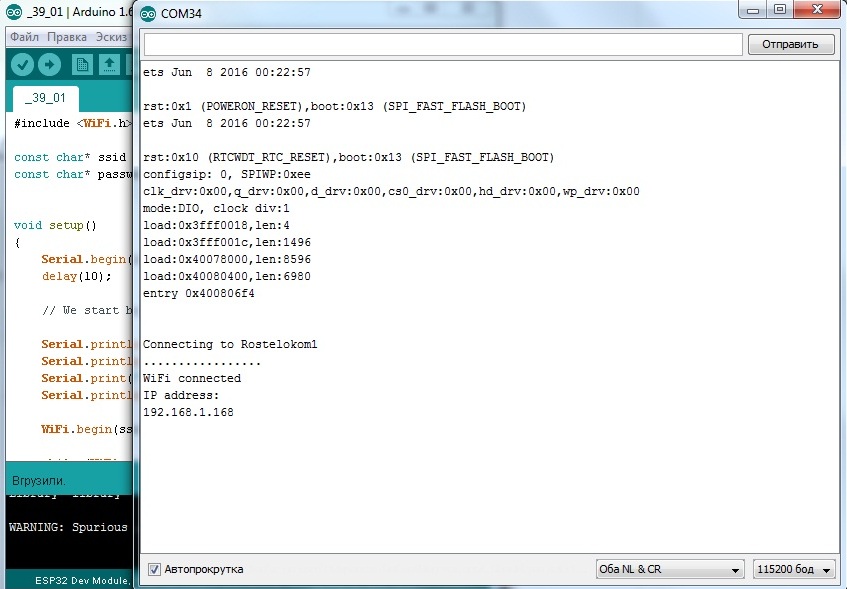

Открываем монитор последовательного порта и видим, что подключение платы ESP32 к сети Wi-Fi успешно.





ESP32 не заменит ESP8266 с точки зрения простоты и цены, но он является ценным членом семейства микроконтроллеров с поддержкой средств для IoT. Хотя он и стоит дороже ESP8266, но его высокая производительность, богатая периферия и возможности подключения по Wi-Fi и Bluetooth, позволят применять этот микроконтроллер в требовательных к вычислительным ресурсам приложениях Интернета вещей.
