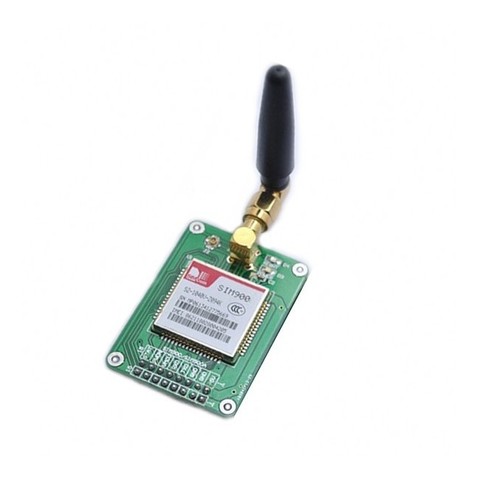

Модуль GSM GPRS SIM900 с антенной

Модуль GSM GPRS SIM900 с антенной
SIM900 GSM GPRS Development Board with Antenna For Arduino Raspberry PI

Устройство позволяет связать приборы основанные на микроконтроллерах используя мобильную связь. Это дает возможность создавать разветвленные системы диспетчеризации, автоматики и телеметрии. Контроль удаленных объектов происходит в пределах досягаемости мобильной связи. Модуль GSM GPRS SIM900 с антенной обеспечивает голосовую связь, прием и передачу СМС, ММС и другие сервисы мобильной связи.
Особенно уместно применение для обмена данными с движущимися объектами или при перемещении оператора на большие расстояния. Например, слежение за транспортом совместно с ГЛОНАСС или GPS модулем. Передача СМС немедленно информирует о происходящих событиях на стационарных и подвижных объектах. Например: “Аварийная остановка лифта 126”, “Замок открыт”, “Включен двигатель”, “Питание выключено”, “Освещение включено”, “Температура ниже нормы”. Подключение к МК выполняется с помощью интерфейса UART. Для отладки программ и отработки схем приборов на основе модуля применяют персональный компьютер. Стыковка с ПК происходит с помощью различных преобразователей интерфейсов. Например, UART–USB. Взаимодействие с модулем происходит под управлением команд специального класса используемых для управления модемами – АТ команды.
Модуль разработан для обеспечения функционирования компонента SIM900. Конструктивные особенности компонента SIM900 требуют самых современных технологий монтажа. Располагая модулем разработчик экономит много времени, которое понадобится на пайку SIM900. Модуль GSM GPRS SIM900 с антенной облегчает макетирование схем приборов. На плате размещен необходимый минимум электроники для работы SIM900. Плата содержит антенну и контакты для подключения модуля МК и других узлов. Есть контейнер для симкарты. Характеристики модуля обусловлены компонентом SIM900. Много информации полезной для изучения модуля на нашем сайте здесь.

Характеристики

Питание
            Напряжение в диапазоне 3,8 – 4,5 В подается на контакт Vbta или 5 В на контакт +5V
            Ток
                        в спящем режиме 1,5 мА
                        предельный импульсный 2 А
Частотные диапазоны: 850, 900, 1800, 1900 МГц
Мощность передатчика на частотах
            850 и 900 МГц – 2 Вт
            1800 и 1900 МГц – 1 Вт
Скорость передачи порта UART по умолчанию 9600 бод
Рабочая температура -40…85 °C

Назначение контактов



1 Питание + 5 В
2 vbta Питание 3,8–4,5 В Подключение батареи
3, 4, 5 Общий провод
6 Подключение динамика, провод -
7 Интерфейс USART, TXD
8 Подключение динамика, провод +
9 Интерфейс USART, контакт RXD
10 Подключение микрофона, провод -
11Для MCU
12 Подключение микрофона, провод +
13 Подключение контакт 1 или 2
14 DTR, пробуждение
15 Статус
16 Сброс

Сеть ТСР/IP и модуль GSM GPRS SIM900

GPRS – расширение технологии связи GSM для передачи данных. GPRS позволяет в сети сотовой связи проводить обмен данными, например, использовать internet. GPRS соединение используется и для прямой передачи данных между модулями GSM GPRS SIM900. Некоторые сведения о настройке GPRS содержатся в разделе «Соединение Shield GPRS/GSM SIM900 с internet» здесь. Соединение модуля с ПК выполняют через USB преобразователь. Применяют программу для контроля работы Ethernet сети подключенной к СОМ порту. В данном случае будет использоваться виртуальный СОМ порт, а в действительности используется USB порт ПК. Для это применяют утилиту Hercules. Она позволяет передавать и принимать Ethernet пакеты по нескольким протоколам, в том числе и по UDP при использовании СОМ порта.
