Модуль Mini SD / Micro SD CARD

Модуль Mini SD / Micro SD CARD с разъёмом

Модуль предназначен для записи и чтения данных с SD карты, устанавливаемой в контейнер смонтированный на плате. Модуль Mini SD / Micro SD CARD соединяется с другими модулями прибора через интерфейс SPI. Позволяет значительно увеличить память прибора на основе микроконтроллера имеющего интерфейс SPI. Предназначен для использования в устройствах, цифровая часть которых имеет питание 5 В.
Применяется для хранения графических данных выводимых на ЖКИ индикаторы, хранения аудио данных речевых сообщений и музыкального сопровождения работы различных устройств. Используется в автоматических регистраторах для хранения таблиц регистрируемых данных и ведения электронного журнала регистрации событий.

Питание
            напряжение 4,5 – 5,5 В
            ток, мА
                        минимальный 0,2
                        номинальный 80
                        максимальный 200
Уровни напряжения интерфейса 3,3 или 5 В
Поддерживаемы типы карт памяти:
            Micro SD до 2 ГБт
            Micro SDHC до 32 ГБт
Размеры 42 х 24 х 12 мм
Крепежные отверстия под винты М2


Для питания SD карты напряжение 3,3 В поступает от микросхемы стабилизатора напряжения AMS1117–3.3. При работе с прибором имеющим питание 5 В возникает проблема согласования уровней напряжений сигналов между картой и прибором. Для решения этой проблемы в модуль Mini SD / Micro SD CARD установлена микросхема 74VHC125MCT  – четыре буфера с допустимым входным и выходным напряжением 5 В. Микросхема 74VHC125MCT согласует уровни сигналов в линиях шины SPI между картой памяти и другими устройствами на шине SPI имеющими питание 5 вольт.

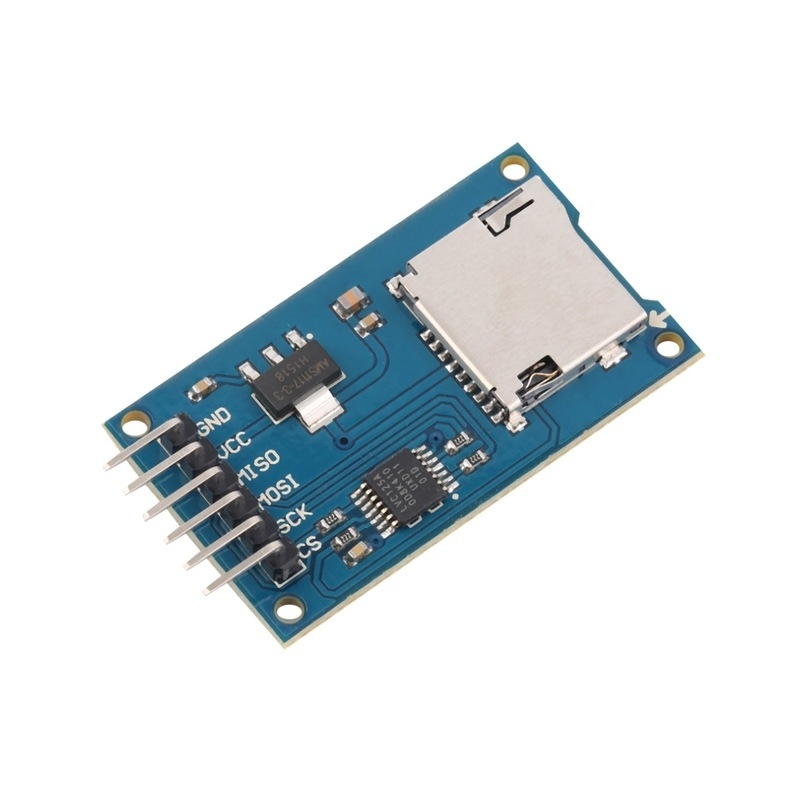

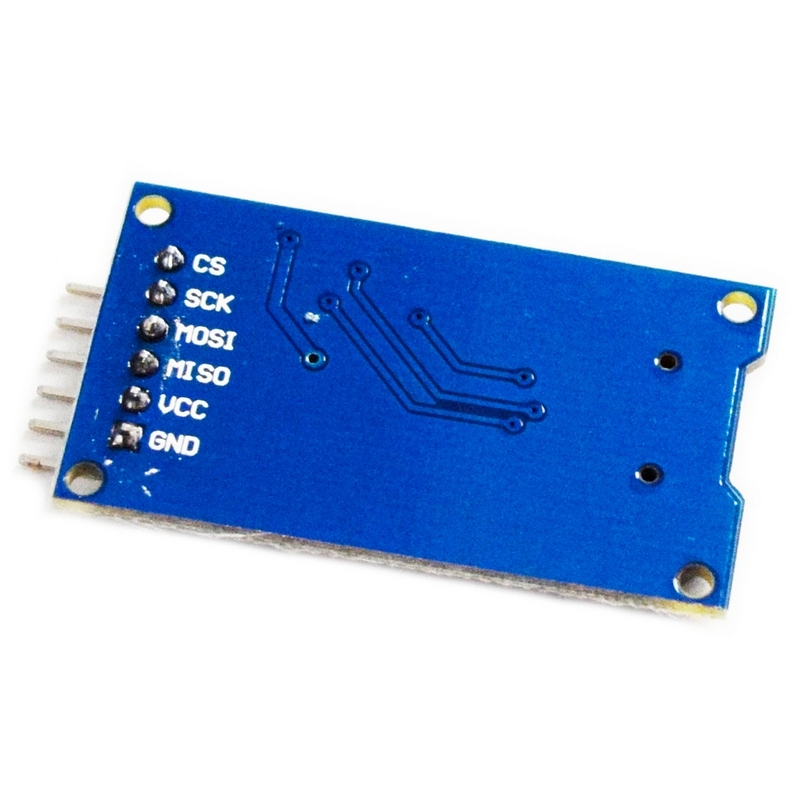

На плату модуля Mini SD / Micro SD CARD нанесена маркировка контактов.

GND и VCC – подключение источника питания напряжением 5 В.
MISO, MOSI, SCK, CS – интерфейс SPI.

Программирование и arduino

Организация обмена данными между МК и SD картой выполняется путем написания специальных программных процедур. Самостоятельное решение этой задачи “c нуля” может стать трудоемкой задачей. Поэтому за основу берут готовые программные решения ориентированные на arduino.

Библиотека SD Library

Встроенная в программный пакет Arduino IDE библиотека SD с утилитами позволяют работать с файлами и директориями аналогично операциям на персональном компьютере. Для проверки работоспособности модуля и ознакомления с программными решениями arduino соедините модуль и Arduino UNO как изображено на фото.



Соедините Arduino UNO с компьютером. Откройте на ПК программный пакет Arduino IDE. Там в меню Файл, в разделе Примеры выберите пункт SD, а в нем пример ReadWrite. Это пример программы записи и чтения карты памяти. Загрузите его в память микроконтроллера находящегося в Arduino UNO. Откройте последовательный монитор Arduino IDE. Должна появиться надпись в окне последовательного монитора.

testing 1, 2, 3.

Это говорит о том, что модуль и карта памяти в порядке.

Если возможностей стандартной библиотеки SD не хватает, например, нам нужны длинные имена файлов, то советуем познакомимся с библиотекой Arduino FAT16/FAT32 Library, документация находится в каталоге html. Также посмотрите нашу страницу .


В результате экспериментов с файловой системой SD карты могут происходить непредсказуемые, труднообъяснимые метаморфозы. Поэтому необходимо запастись инструментами форматирования карты памяти: картридер и официальная утилита форматирования SD карты ассоциации SD.


Полезная информация на аглийском. Интерфейс SPI и SD карта
