Модуль Mini SD / Micro SD CARD с разъёмом
Артикул:
MSD-1
Код товара:
00448
Нет в наличии
- Описание
Описание

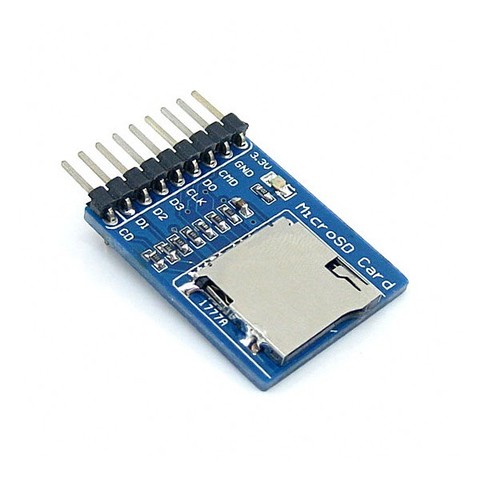

Модуль Micro SD CARD с разъёмом
Micro SD Card Module Micro SD Card Socket
Простой модуль Micro SD CARD с разъемом для установки Micro SD карты флеш-памяти. Облегчает применение Micro SD карты благодаря наличию держателя карты и удобного соединителя в соответствии с популярным стандартом микроконтроллерных модулей. Электрическая схема содержит необходимый минимум элементов, обеспечивающих работу интерфейса карты. Модуль содержит светодиод, свечение которого говорит о работающем питании модуля. Если стоит задача создать прибор, работающий с аудио, видео или другими данными, объем которых исчисляется в мегабайтах, то модуль Micro SD CARD с разъемом позволяет подключить накопитель данных как раз для этой задачи.
Устройство облегчает изучение работы Micro SD карты. Позволяет отладить программы, читающие и записывающие данные на карту. Становится возможным проводить макетирование схем с применением микроконтроллеров, работающих с Micro SD картой.
Характеристики
Питание 3,3 В
Подключаемая карта Micro SD, второе название TF(TransFlash) карта
Интерфейс

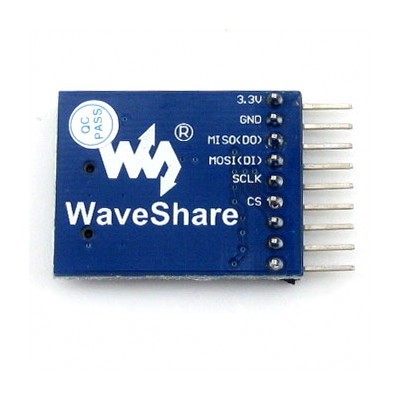

Обмен информацией с картой памяти происходит по интерфейсу SPI Почти все микроконтроллеры имеют такой интерфейс, а многие имеют 2 или 3 интерфейса SPI. Программное обеспечение Arduino содержит специальные программные процедуры позволяющие работать с картой Micro SD и интерфейсом SPI. Правила соединения двух устройств содержатся в материалах, на которые здесь размещены ссылки. Контакты интерфейса модуля подписаны на нижней стороне платы, фото в начале страницы. На всякий случай приводим наименования контактов, расположенных начиная от светодиода.
Питание 3,3 В
Общий провод
Контакты SPI:
MISO,
MOSI,
SCLK,
CS.
D2
D1
CD
Программирование
Карта Micro SD доступна при помощи библиотеки SD. Библиотека поддерживает на стандартных картах и картах памяти SDHC файловые системы FAT16 и FAT32. Корректно поддерживает работу только с именами файлов длиной 8 символов и расширением имени 3 символа. Начиная с версии 1.0, библиотека поддерживает открытие нескольких файлов. Использует на Arduino Mega контакты под номерами 50, 51 и 52. При использовании этой библиотеки контакт 4 использован для сигнала СS – выбор кристалла.
