Модуль обнаружения светочувствительный LM393

Артикул: LM393
Код товара: 00525
Есть в наличии
145 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

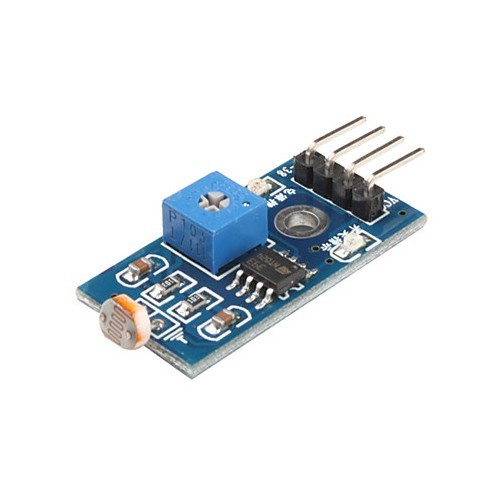

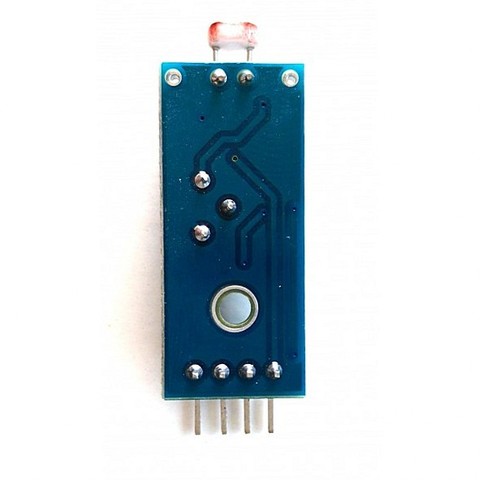

Модуль обнаружения светочувствительный LM393
Photosensitive sensor module light detection the photoresistor module, photosensitive module

Модуль датчика освещенности предназначен для использования в автоматике управляющей включением освещения или в приборах контролирующих уровень освещенности. Светочувствительный элемент – фоторезистор, выступающий за плату. При изменении освещенности от яркого света до темноты его сопротивление меняется от сотен ом до нескольких мегаом. Это фиксирует электроника модуля и изменяет состояние выходов. Для проверки работы модуля с выходом D0 TTL соединяют отрицательный вывод светодиода. Положительный вывод светодиода подключают через резистор 330 Ом к проводу питания модуля и проводят эксперимент как показано на видео.



Выходной ток до 15 мА на контакте D0 TTL позволяет использовать модуль обнаружения светочувствительный совместно с модулем реле , имеющим на входе элементы управления реле и не требующие больших входных токов.

Характеристики

Питание
            Напряжение 3 – 5 В
            Ток 15 мA
Размеры платы 30 x 1,7 мм

Контакты

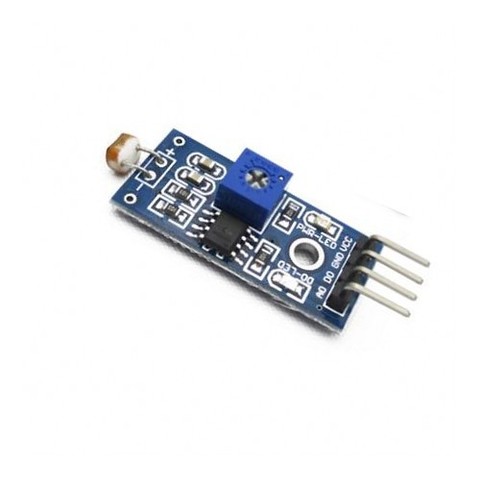

Расположение контактов показано на фото.

VCC – питание.
GND – общий провод.
D0 TTL – цифровой выходной сигнал. Если уровень освещенности фоторезистора выше установленного порога, то формируется лог. 0.
A0 – аналоговый выход. Напряжение на контакте A0 пропорционально освещенности фоторезистора.

Индикация

Индикатор питания – красный светодиод.
Состояние цифрового выхода – зеленый светодиод. При низкой освещенности зеленый светодиод гаснет.

Схема



Фоторезистор на схеме не показан. Основа модуля микросхема компаратор LM393. Компаратор U1 сравнивает уровни напряжения на входах INA- и INA+. Установка порога срабатывания производится переменным резистором N1. В зависимости от результата сравнения на выходе OUTA микросхемы U1 формируется логический уровень, поступающий на контакт OUT соединителя P1.

Контроль освещенности

При соединении аналогового выхода A0 с входом АЦП микроконтроллера, под управлением программы становится возможным контролировать работу различных источников света. Например, такое применение возможно в парогенераторных котлах, газовых нагревателях воды и других приборах имеющих горелку. Фотодатчик воспринимает свет от горелки при управлении электроподжигом газа или солярки и контролирует наличие пламени. Актуальность программы обрабатывающей данные АЦП вызвана большим разбросом интенсивности свечения пламени. Благодаря программной обработке данных датчика становится возможным задать пределы освещенности, соответствующие свету от горелки.
