Модуль RA021. Модуль чтения и записи бесконтактных RFID карт 13,56 МГц с пустыми перезаписываемыми картой и брелком

(MF RC-522 RC522 RFID RF IC card inductive module with free S50 Fudan card key chain)
  RFID (англ. Radio Frequency IDentification, радиочастотная идентификация) - способ автоматической идентификации объектов, в котором посредством радиосигналов считываются или записываются данные, хранящиеся в RFID-метках.
  Модуль предназначен для считывания и записи RFID меток. В комплекте 2 RFID метки в виде пластиковой карты и брелка (тип S50). Модуль построен на базе микросхемы RC522 (производитель NXP).
  Компания NXP предлагает энергосберегающие, дешёвые и компактные RFID устройства. MF RC522 использует передовые концепции модуляции и демодуляции, полностью интегрированные во всех типах пассивных бесконтактных способов общения, работающих на частоте 13,56 МГц. Поддержка 14443A совместимого транспондера обработки сигнала. Цифровая обработка ISO14443A рамы и обнаружение ошибок. Кроме того, также поддерживают быстрый CRYPTO1 алгоритм шифрования, языковые продукты семейства MIFARE. MF RC522 поддерживает MIFARE высокоскоростную бесконтактную связь, двунаправленную скорость передачи данных до 424 кбит/с. Работающие на частоте 13,56 МГц чипы новых серий MF RC522, RC500 MF и MF RC530 имеют много общего, но есть различия в технических характеристиках. Использование последовательного интефейса SPI и компактные размеры модуля позволяют сократить расходы.





 Особенности:
  • Все выводы модуля подписаны;
  • Высокое качество сборки.

 Характеристики:
  • Рабочая частота: 13,56 МГц;
  • Скорость передачи данных: 10 Мбит/с;
  • Напряжение питания: 3,3 В;
  • Рабочий ток: 13...26 мА;
  • Ток холостого хода: 10...13 мА;
  • Ток сна: < 80 мкА;
  • Пиковый ток: < 30 мА;
  • Поддерживаемые типы меток: Mifare1 s50, s70 Mifare1, MIFARE Ultralight, Mifare Pro, MIFARE DESFire;
  • Рабочая температура: -20...+80 градусов Цельсия;
  • Температура хранения: -40...+85 градусов Цельсия;
  • Относительная влажность: 5...95 %;
  • Интерфейс: SPI
  • Упаковка: OEM;
  • Размеры модуля: 40 x 66 x 12 мм;
  • Размеры карты: 86 x 54 x 1 мм;
  • Размеры брелка: 40 x 32 x 4 мм;
  • Масса модуля: 7,5 г;
  • Масса карты: 6 г;
  • Масса брелка: 4,4 г;
  • Общая масса набора: 19 г.

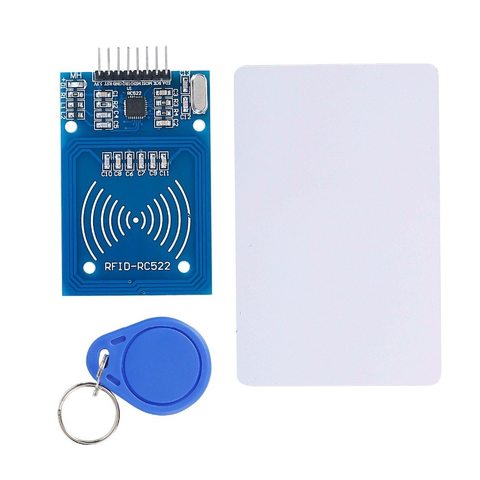

 Комплект поставки:
  • Модуль RFID-RC522;
  • Пустая перезаписываемая RFID карта (тип S50);
  • Пустой перезаписываемый RFID брелок (тип S50) с колечком для ключей;
  • Комплект впаевыемых в модуль разъёмов (прямой и изогнутый).
