Модуль RA022. Motor Shield на базе микросхем L293D

  Управление двигателями осуществляется двумя микросхемами L293D. Каждая микросхема - это четырёхканальный драйвер со встроенными обратными диодами для защиты микросхемы от перенапряжений при работе на индуктивную нагрузку.
  Драйверы управляются парами, что позволяет реализовать на одной микросхеме два двуполярных канала управления с ШИМ управлением.

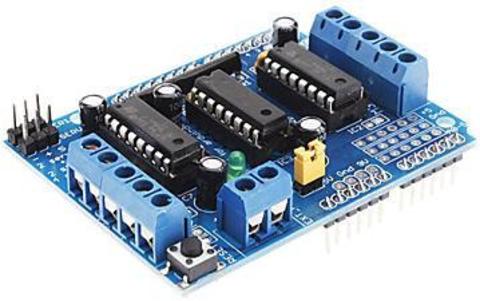

Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)



 Поддерживаемые типы двигателей:
  • 4 двигателя постоянного тока (DC motors);
  • 2 шаговых униполярных двигателя;
  • 2 сервопривода.

 Характеристики:
  • Напряжение питания: 7...24 В;
  • Количество силовых каналов: 4 шт.;
  • Максимальный долговременный ток (на каждый канал): 0,6 А;
  • Напряжение питания сервоприводов: 5 В;
  • Возможность реверса каждого двигателя;
  • Возможность независимого управления каждым каналом;
  • Модуль полностью совместим со всеми известными моделями Freeduino/Arduino;
  • Размеры устройства: 70 x 54 x 20 мм;
  • Масса: 31 г.
