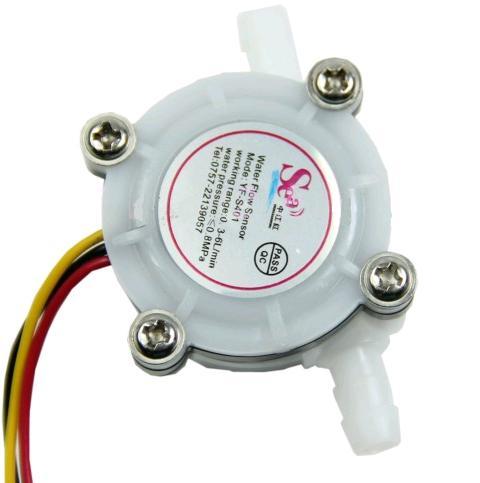

Модуль RA049. Счётчик расхода воды

  Датчик расхода воды состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдаёт соответствующий импульсный сигнал.

 Описание выводов:
  • Красный - питание;
  • Жёлтый - выходной сигнал;
  • Чёрный - GND (минус питания).

 Характеристики:
  • Рабочее напряжение: DC 5...24 В;
  • Давление воды: До 0,8 МПа;
  • Диапазон измеряемого расхода воды: 0,3...6 л/мин;
  • Диаметр штуцеров: 5 мм;
  • Трёхпроводной интерфейс;
  • Длина проводов: 150 мм;
  • Компьютерный разъём: 3 pin;
  • Цвет корпуса: белый;
  • Материал корпуса: пластик;
  • Упаковка: Блистер;
  • Размеры блистера: 160 x 85 x 25 мм;
  • Размеры устройства: ~60 x 35 x 25 мм;
  • Общая масса устройства: ~70 г.
