Модуль RA074. Датчик движения пироэлектрический SB0061

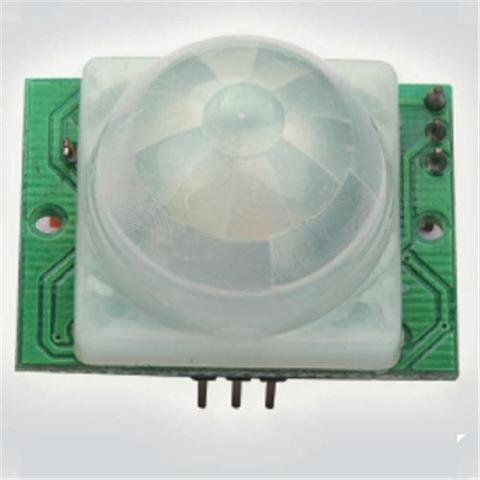

Пассивный пироэлектрический датчик с широким углом обзора и возможностью работы в дневное и ночное время суток. Используется для детектирования перемещения людей и животных на расстоянии до 5 - 7 метров. Может применяться в схемах управления освещением, сигнализациях и т.д.

Технические характеристики:

Габариты, мм: 24 x 32;
Напряжение питания, В: 5...20;
Задержка отключения: 5 с...18 мин;

Из-за высокой чувствительности устройства ИК-датчика, не рекомендуется использовать модуль:
• в среде, параметры которой могут значительно и быстро изменяться;
• в местах ударов или вибраций;
• в местах, где есть препятствующие прохождению ИК лучей материалы, например, стекло, пластик;
• при воздействии прямого солнечного света;
• вблизи нагревателей или кондиционеров.





Коммутирующие модули RP263M.1, RP263M.2, RP263M.3 разработаны специально для работы с данными датчиками.




Рекомендуемое применение — включение светодиодных лент, низковольтных ламп или других нагрузок постоянного тока до 5 А
с напряжением 12 В. Применение полевого транзистора в качестве коммутирующего элемента и отказ от реле позволили
сделать устройства абсолютно бесшумными и значительно снизить их размер, а малая рассеиваемая мощность позволяет их
эксплуатировать непрерывно. Ниже приведены характеристики и схематические изображения модулей.





Для подключения нагрузки и датчиков следует придерживаться следующих правил (как показано на рисунках ниже):
• «+» источника питания и нагрузки подключить к одному контакту клеммника (на плате обозначен знаком «+»);
• «-» источника питания подключить к контакту клеммника со знаком «-»;
• «-» нагрузки подключить к контакту клеммника «OUT-»;
• коммутирующую плату следует прикрепить к токоизолирующей поверхности;
• при монтаже между коммутирующей платой и крепёжной поверхностью (или корпусом) следует использовать
изолирующую монтажную шайбу или втулку высотой 3 - 5 мм;
• установить PIR датчик в гнёзда на плате;
• регулировка времени задержки и чувствительности фотодатчика (если доступно) осуществляется вращением
соответствующих подстроечных резисторов на PIR датчике;
• выбор режима работы SB0061/SB0071 (L/H режим) осуществляется джампером (на плату выведен PLS разъём).
