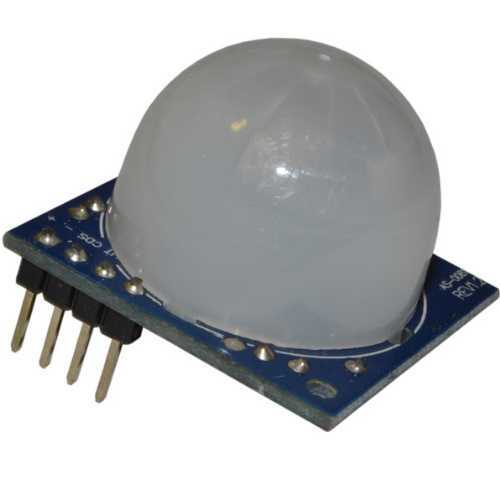

Модуль RA076. Датчик движения пироэлектрический SB0081

Пассивный пироэлектрический датчик с широким углом обзора и возможностью работы в дневное и ночное время суток. Используется для детектирования перемещения людей и животных на расстоянии до 5 - 7 метров. Может применяться в схемах управления освещением, сигнализациях и т.д.

Из-за высокой чувствительности устройства ИК-датчика, не рекомендуется использовать модуль:
• в среде, параметры которой могут значительно и быстро изменяться;
• в местах ударов или вибраций;
• в местах, где есть препятствующие прохождению ИК лучей материалы, например, стекло, пластик;
• при воздействии прямого солнечного света;
• вблизи нагревателей или кондиционеров.



Технические характеристики:
Габариты, мм: 28 x 28;
Напряжение питания, В: 5...20;
Задержка отключения, с: 30;
Наличие фотодатчика: да.


Коммутирующие модули RP263M.1, RP263M.2, RP263M.3 разработаны специально для работы с данными датчиками.



Рекомендуемое применение — включение светодиодных лент, низковольтных ламп или других нагрузок постоянного тока до 5 А
с напряжением 12 В. Применение полевого транзистора в качестве коммутирующего элемента и отказ от реле позволили
сделать устройства абсолютно бесшумными и значительно снизить их размер, а малая рассеиваемая мощность позволяет их
эксплуатировать непрерывно. Ниже приведены характеристики и схематические изображения модулей.
