Модуль RA105M. Акустическое реле
Артикул:
RDKT21414
Код товара:
416648
Нет в наличии
- Описание
Описание
Спаянная конструкция с инструкцией в упаковке.
Акустическое реле - реле, реагирующее на звук (голос, хлопок, стук). Может применяться для управления освещением, в электронных игрушках. Устройство питается от сети 220 В и позволяет удалённо включать и отключать нагрузку, мощностью до 100 Вт (500 Вт с теплоотводом).
На микросхеме D1 выполнен одновибратор, на D2 счётчик который переключает состояние, микросхема D3 управляет силовым симистором VS1. D3 является специализированной микросхемой КС1025КП2. Данная микросхема имеет полный набор необходимых компонентов: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.
На транзисторе T1 собран микрофонный усилитель, по схеме с общим эмиттером. Резистором R4 задаём ток коллектора транзистора, тем самым регулируем чувствительность микрофона. Короткий импульс хлопка, усиленный микрофонным усилителем, поступает на одновибратор, собранный на микросхеме D1. Который вырабатывает одиночный импульс с заданной амплитудой и длительностью. Триггер D2 включён как счётный триггер, состояние которого изменяется после поступления очередного импульса на счётный вход. На микросхеме D3 и симисторе VS1 собран блок управление нагрузкой. На диодах VD3, VD4, конденсаторе С8 и резисторе R7 собран бестрансформаторный блок питания, который позволяет питать акустическое реле от сети 220 В.

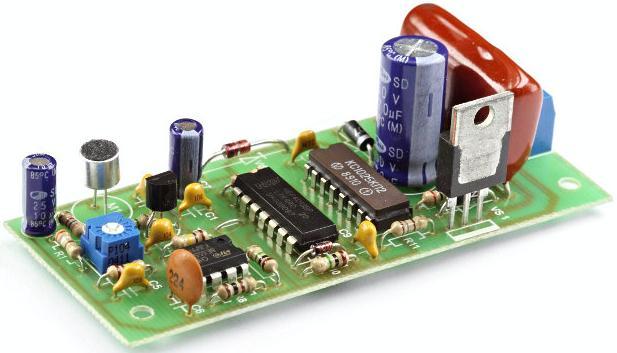

Устройство собирается на печатной плате размером 85х35 мм. После сборки необходимо проверить правильность установки: компонентов, цоколевки транзистора, микросхем и симистора, полярности электролитических конденсаторов. После включения схемы необходимо подстроечным резистором R4 установить чувствительность микрофона.
Характеристики:
• Номинальное напряжение питания: 220 В;
• Потребляемая мощность: До 10 Вт;
• Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт).
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечание:
Данная конструкция особенностей не имеет.
ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!
