Модуль RA107M. Ёмкостное реле с триггером
Артикул:
RDKT21670
Код товара:
416649
Нет в наличии
- Описание
Описание

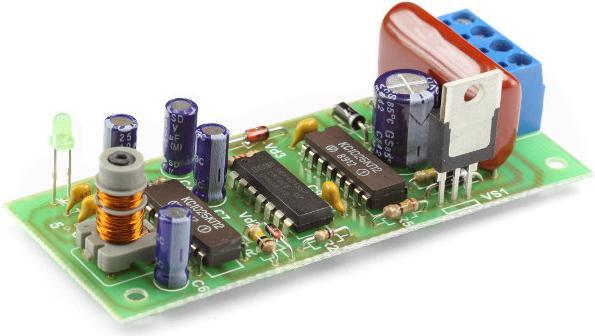

Спаянная конструкция с инструкцией в упаковке.
Ёмкостное реле - реле, реагирующее на изменение ёмкости датчика, при приближении человека, металлических предметов, жидкости. Может применяться для управления освещением, автоматизации, контроля уровня воды.
Ёмкостное реле собрано на трёх микросхемах - на микросхеме D1 выполнен блок ёмкостного реле, на D2 счётчик который переключает состояние, микросхема D3 управляет силовым симистором VS1. D1 и D3 являются специализированными микросхемами КС1025КП2. Данная микросхема имеет полный набор необходимых компонентов: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.
Принцип действия схемы основан на детектировании изменения частоты и амплитуды генератора, частотозадающим элементом которого является контур L1-C2-C1-датчик. При приближении человека ёмкость датчика изменяется, в результате собственная частота колебательного контура падает. Изменение частоты генератора регистрирует детектор синусоидальных колебаний, на выводе 9 микросхемы D1 устанавливается высокий уровень сигнала. Триггер D2 включён как счётный триггер, состояние которого изменяется после поступления очередного импульса на счётный вход. На микросхеме D3 и симисторе VS1 собран блок управление нагрузкой.
На диодах VD4, VD5 конденсаторе С8 и резисторе R7 собран бестрансформаторный блок питания, который позволяет питать ёмкостное реле от сети 220 В.
После монтажа устройства в корпус, а также после изменения размеров датчика необходимо подстроить катушку L1 для желаемой чувствительности срабатывания схемы. В некоторых случаях может потребоваться подбор конденсатора С2.
Датчик представляет собой прямоугольную пластину фольгированного стеклотекстолита. Датчик можно устанавливать в любом удобном для человека месте, а так же под любым изолирующим материалом (пластик, дерево, гипсокартон) толщиной не более 10…12 мм, что позволяет скрыть датчик и не нарушить целостность интерьера. При установке датчика на улице, необходимо учесть, что изменение влажности может привести к ложному срабатыванию устройства.
Характеристики:
• Номинальное напряжение питания: 220 В;
• Потребляемая мощность: До 10 Вт;
• Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт);
• Расстояние срабатывания: 5…15 см.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечания:
• Максимальная длина провода, идущего к датчику не должна превышать 50 см.
• Устройство может срабатывать от любого воздействия, изменяющего ёмкость датчика (металлические предметы, некоторые жидкости, человек, животное, изменение влажности воздуха. В меньшей степени - диэлектрические материалы).
