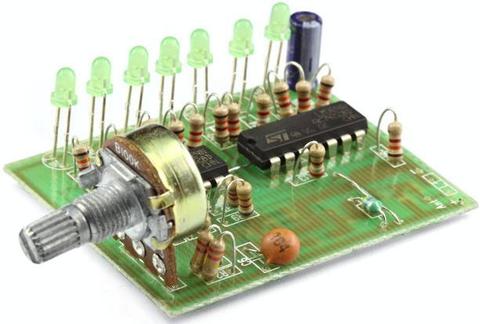

Модуль RA116M. Детектор ВЧ излучения
Артикул:
RDKT21405
Код товара:
416651
Нет в наличии
- Описание
Описание
Спаянная конструкция с инструкцией в упаковке.
Данная конструкция представляет собой индикатор ВЧ излучения со светодиодной индикацией уровня, который упрощает настройку приёмопередающей аппаратуры и так же может применяться для поиска устройств внегласного снятия информации (жучков, маяков).
Сигнал, усиленный УВЧ на транзисторе VT1, поступает на балансный детектор, собранный на диодах VD3…VD6, равновесие которого регулируется резистором R4. Продетектированный сигнал поступает на дифференциальный усилитель DA1.1. На ОУ DA1.2…DA2.4 собраны компараторы напряжения, к которым подключены светодиоды HL1…HL7. Резисторами R10…R16 задаются опорные напряжения компараторов.
Применение устройства:
После включения необходимо сбалансировать мост резистором R4 и добиться свечения светодиода HL1. В роли антенны используют штыри длиной 200…300 мм, или телескопическую антенну.
Характеристики:
• Частота детектируемого ВЧ излучения: До 500 МГц;
• Номинальное напряжение питания: 9 В;
• Номинальный ток потребления: 50 мА.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечания:
• Для понижения чувствительности устройства к внешним паразитным наводкам, рекомендуется дополнительно установить конденсатор C7 ёмкостью 4,7нФ.
• Для повышения стабильности работы, и устранения самовозбуждения УВЧ, необходимо удалить дроссель L1, или заменить его резистором номиналом 50...100 Ом.
Данная конструкция представляет собой индикатор ВЧ излучения со светодиодной индикацией уровня, который упрощает настройку приёмопередающей аппаратуры и так же может применяться для поиска устройств внегласного снятия информации (жучков, маяков).
Сигнал, усиленный УВЧ на транзисторе VT1, поступает на балансный детектор, собранный на диодах VD3…VD6, равновесие которого регулируется резистором R4. Продетектированный сигнал поступает на дифференциальный усилитель DA1.1. На ОУ DA1.2…DA2.4 собраны компараторы напряжения, к которым подключены светодиоды HL1…HL7. Резисторами R10…R16 задаются опорные напряжения компараторов.
Применение устройства:
После включения необходимо сбалансировать мост резистором R4 и добиться свечения светодиода HL1. В роли антенны используют штыри длиной 200…300 мм, или телескопическую антенну.
Характеристики:
• Частота детектируемого ВЧ излучения: До 500 МГц;
• Номинальное напряжение питания: 9 В;
• Номинальный ток потребления: 50 мА.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечания:
• Для понижения чувствительности устройства к внешним паразитным наводкам, рекомендуется дополнительно установить конденсатор C7 ёмкостью 4,7нФ.
• Для повышения стабильности работы, и устранения самовозбуждения УВЧ, необходимо удалить дроссель L1, или заменить его резистором номиналом 50...100 Ом.
