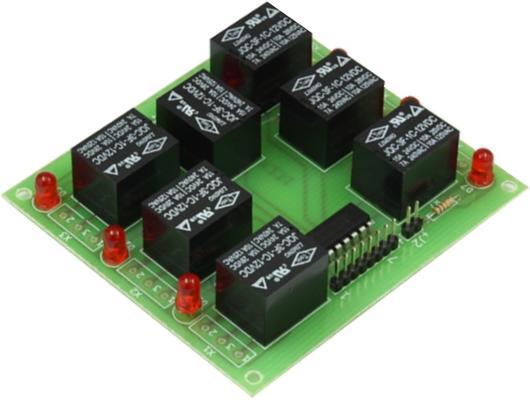

Модуль RA231M. Блок реле 7 шт

Спаянная конструкция с инструкцией в упаковке.
Блок предназначен для коммутации нагрузок с током до 7 А при напряжении до АС 240 В. Питание схемы может осуществляться в широком диапазоне напряжений в зависимости от типа установленного реле. Светодиоды D1...D7 служат для индикации срабатывания. Микросхема ULN2003A содержит 7 ключей Дарлингтона и управляется напряжением 5 В. Внутри установлены подтягивающие резисторы на 2,7 кОм что позволяет непосредственно подключать её к ТТЛ или КМОП логике.
Реле питаются положительным напряжением 12 В, в зависимости от их типа. При подаче напряжения на управляющие входы микросхемы, происходит замыкание ключей Дарлингтона, что приводит к срабатыванию реле, при этом загорается соответствующий светодиод, сигнализируя о состоянии схемы. При отсутствии управляющего напряжения реле замыкает контакты 1 и 3 соответствующего коннектора J, а при срабатывании - 2 и 3, что позволяет использовать блок для переключения режимов работы управляемого устройства. Вывод 8 микросхемы ULN20x3A общий, а 9 подключён к источнику питания и внутреннему диоду микросхемы. Он установлен как искрогасящая цепь и служит для устранения токов самоиндукции, возникающих в обмотке реле при её отключении.

Характеристики:
• Номинальное напряжение питания: 12 В;
• UНАГРУЗКИ: До 240 В (АС);
• IНАГРУЗКИ: До 7 А;
• UВХ: До 30 В (DC).

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечание:
• Схема не нуждается в настройке.
• При коммутировании индуктивных нагрузок рекомендуется установить параллельно нагрузке варистор на 430...470 В.
• Яркость светодиодов можно регулировать подбором резисторов R1...R7.
