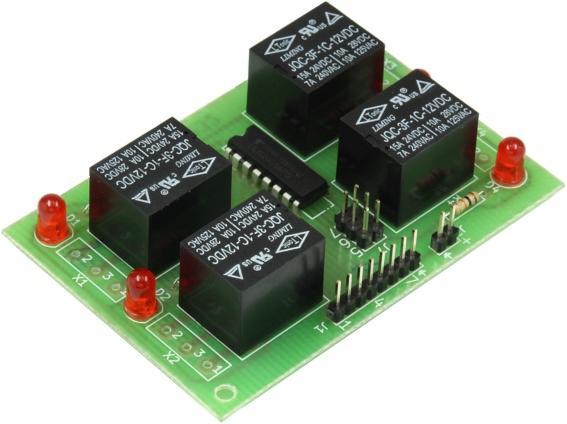

Модуль RA232M. Блок реле 4 шт

Спаянная конструкция с инструкцией в упаковке.
Блок предназначен для коммутации нагрузок с током до 7 А при напряжении до АС 240 В. Питание схемы может осуществляться в широком диапазоне напряжений в зависимости от типа установленного реле. Светодиоды D1...D4 служат для индикации срабатывания соответствующего реле. Микросхема ULN2003A (ULN2023A) содержит 7 ключей Дарлингтона и управляется напряжением 5…24 В. Внутри установлены подтягивающие резисторы на 2,7 кОм, что позволяет непосредственно подключать её к 5 В ТТЛ или КМОП логике. Три свободных ключа выведено на пин-разъём J7.
Реле питаются положительным напряжением 5 / 12 / 24 В, в зависимости от их типа. При подаче напряжения на управляющие входы микросхемы, происходит замыкание ключей Дарлингтона, что приводит к срабатыванию реле, при этом загорается соответствующий светодиод, сигнализируя о состоянии схемы. При отсутствии управляющего напряжения реле замыкает контакты 1 и 3 соответствующего коннектора X, а при срабатывании - 2 и 3, что позволяет использовать блок для переключения режимов работы управляемого устройства. Вывод 8 микросхемы ULN2003A общий, а 9 подключён к источнику питания и внутреннему диоду микросхемы. Он установлен как искрогасящая цепь и служит для устранения токов самоиндукции, возникающих в обмотке реле при её отключении. Выходы ключей 5…7 свободны и могут использоваться для замыкания других устройств.

Характеристики:
• Номинальное напряжение питания: 5 / 12 / 24 В;
• UНАГРУЗКИ РЕЛЕ: До 240 В (АС);
• IНАГРУЗКИ РЕЛЕ: До 7 А;
• UВХ: До 30 В;
• IНАГРУЗКИ МИКРОСХЕМЫ: До 500 мА.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечание:
• Схема не нуждается в настройке.
• При коммутировании индуктивных нагрузок рекомендуется установить параллельно нагрузке варистор на 430…470 В.
• Яркость светодиодов можно регулировать подбором резисторов R1…R4.
• Выводы микросхемы 10…12 подключены к разъёму J7 и общему питанию схемы.
