Модуль RA296M. Сенсорный выключатель с диммером (адаптирован под алюминиевый профиль с экраном для светодиодных лент)

Спаянная конструкция с инструкцией в упаковке.
Данное устройство представляет собой сенсорный бесконтактный выключатель светодиодных лент с функцией плавного изменения яркости. Значение уровня яркости после выключения светильника сохраняется во внутренней памяти. Диммер устанавливается в алюминиевый светодиодный профиль в разрыв между источником питания и нагрузкой.
Источник питания подключается к контактам ВХОД: Р3(+) и Р4(-), а нагрузка (светодиодная лента) к контактам ВЫХОД: Р2(+) и Р1(-).
Управление сенсорным выключателем производится прикосновением пальцем к сенсору, который располагается под стеклом (экраном) профиля и подсвечивается индицирующим светодиодом. Включение/выключение производится короткими нажатиями, а изменение яркости - длинными. После включения, при длином нажатии, яркость уменьшается, при повторном длинном нажатии яркость увеличивается.

Устройство спроектировано в виде модуля, который, благодаря его размерам, можно легко установить в алюминиевый светодиодный профиль рядом со светодиодной лентой.

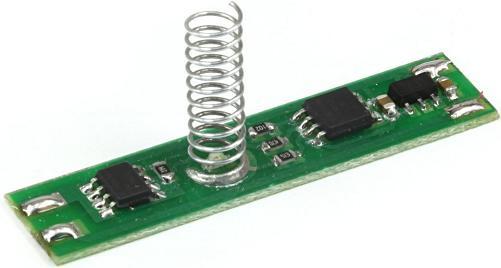

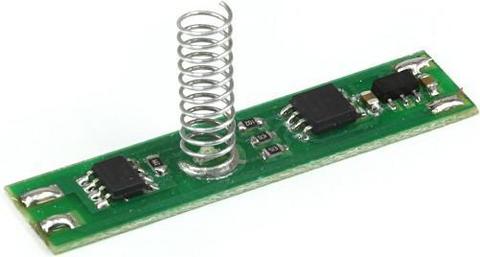

Сенсорный датчик выполнен пружиной из нержавеющей стали, которая легко подстраивается под различные габариты профиля или другого корпуса, в который вы хотите установить модуль. На печатной плате модуля прямо в основании пружины есть светодиодный индикатор, который, в режиме ожидания, светится приятным зелёным цветом, сигнализируя о готовности устройства, а также, поможет вам в затемнённом помещении легко найти этот выключатель.
Если внутрь пружины вставить небольшой отрезок ПХВ трубки (подойдёт обычная термоусадочная трубка), то светящееся пятно будет совсем маленьким.
Просто прикоснитесь к пластиковой крышке светодиодного профиля в этом месте и сенсорный выключатель сработает - светодиодная лента будет светиться до следующего вашего прикосновения. Если задержать палец на некоторое время - это позволит вам управлять яркостью свечения.

Характеристики:
• Напряжение питания: 12 (24) В;
• Максимальный ток нагрузки: 5 А;
• Максимальная коммутируемая мощность: 60 (120) Вт;
• Размеры модуля: 50 x 10 x 20 мм.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
