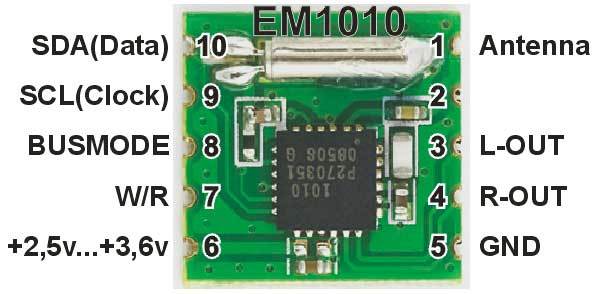

Модуль радиоприёмника FM от 76 МГц до 108 МГц EM1010. RF034

 • CMOS (КМОП) однокристальный, полностью интегральный FM приемник с цифровым управлением по шине I2C (IIC, 2-wire) и SPI (3-wire).
* Тип интерфейса переключается уровнем на выводе 8 (BUSMODE).
 • Диапазон принимаемых частот: от 76 МГц до 108 МГц.
 • Напряжение питания от +2,5 до +3,6 вольт.
 • Встроенный стабилизатор с низким падением напряжения (LDO).
 • Низкая потребляемая мощность: ок. 8,5 мА, при напряжении 3,0 вольт.
 • Чувствительность: ок 2 мкВ.
 • Входное сопротивление антенны: 50 Ом.
 • Дискретность частоты настройки: 200 кГц, 100 кГц, 50 кГц, 25 кГц.
 • Цифровая "низкая" П.Ч.
 • Встроенный полностью интегральный цифровой синтезатор частоты.
 • Цифровая регулировка уровня (AGC = Auto Gain Control).
 • Цифровая система шумоподавления.
 • Переключатель Mono / Stereo.
 • Мягкое снижение уровня (Soft Mute).
 • Программируемый de-emphasis: (50/75 мкс.)
 • Индикатор уровня сигнала (RSSI = Receive signal strength indicator) и отношения Сигнал/Шум (SNR = Signal to Noise Rate).
 • Отключаемый подъём АЧХ в области низких частот (Bass Boost).
 • Цифровое управление громкостью и временное приглушение звука.
 • Выходные напряжения звуковых частот соответствуют уровням стандартного линейного входа.
 • Допустимо прямое подключение к наушникам, с сопротивлением нагрузки не менее 32 Ом.
 • Готовый микро-модуль.
 • Шаг выводов: 2мм (!), расстояние между рядами выводов: 11,2 мм.
 • Миниатюрные размеры: 11,2 * 11,2 мм.
 • Вес модуля 0,25 гр. (!).

Блок-Схема модуля однокристального FM приемника EM1010:

Описание модуля однокристального FM приемника EM1010 в формате PDF

Руководство по программированию модуля однокристального FM приемника EM1010 в формате PDF
