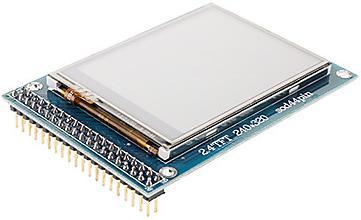

Модуль RC016. TFT LCD дисплей 2,4 дюйма (320x240p) с сенсорной панелью и гнездом для SD-карты на базе контроллера ILI9325

 Характеристики:
  • Диагональ: 2,4";
  • Разрешение: 320 x 240 p;
  • Габаритные размеры LCD: 61 x 43 мм;
  • Соотношение сторон экрана: 4:3;
  • Углы обзора (верх/низ/лево/право): 45/65/65/65;
  • Яркость: 250 кд/м^2;
  • Контрастность: 500:1;
  • Ток потребления: 220 мА;
  • Контроллер: ILI9325. В UTFT указывать UTFT myGLCD(S6D1121_8, 19, 18, 17, 16);
  • Размеры устройства: 73 x 55 x 14 мм;
  • Масса: 34 г.

 Монитор совместим с контроллерами Arduino:
  • Arduino Uno;
  • Arduino Duemilanove w/ATmega328;
  • Arduino Leonardo;
  • Arduino Mega2560;
  • Arduino Mega;
  • Arduino Due.

  Так как монитор работает с уровнями сигналов 3,3 В, несовместимыми с Arduino, необходимо использовать преобразователь уровней TFT LCD шилд для Arduino Uno.

  Жидкокристаллический модуль поддерживает UTFT библиотеку.

  Для инциализации дисплея использовать строку (пример для Arduino Uno + TFT LCD шилд для Arduino Uno):
  UTFT myGLCD(S6D1121_8,19,18,17,16);

Data Sheet на модуль RC016. TFT LCD дисплей 2,4 дюйма (320x240p) с сенсорной панелью и гнездом для SD-карты на базе контроллера ILI9325
