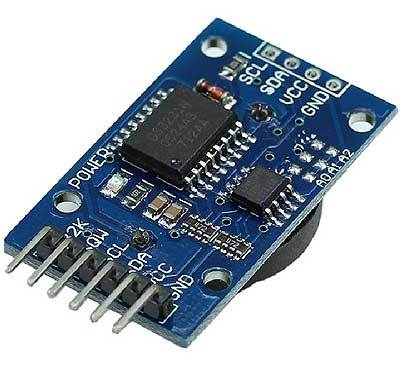

Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231

Сверхточные RTC со встроенными I²C интерфейсом, TCXO и резонатором

Отличительные особенности:

• Точность ±2 ppm в диапазоне температур от 0°C до +40°C
• Точность ±3.5 ppm в диапазоне температур от-40°C до +85°C
• Вход для подключения автономного источника питания, позволяющего обеспечить непрерывную работу
• Рабочий температурный диапазон

  коммерческий: от 0°C до +70°C

  индустриальный: -от 40°C до +85°C

• Низкое потребление
• Часы реального времени, отсчитывающие секунды, минуты, часы, дни недели, дни месяца, месяц и год с коррекцией високосного года вплоть до 2100
• Два ежедневных будильника
• Выход прямоугольного сигнала с программируемой частотой
• Быстродействующие (400 кГц) I²C интерфейс
• 3.3 В питание
• Цифровой температурный датчик с точностью измерения ±3°C
• Регистр, содержащий данные о необходимой подстройке
• Вход/выход сброса nonRST

Применение:

• Серверы
• Электронные электросчетчики
• Телематическая аппаратура
• GPS системы

Расположение выводов DS3231:

Общее описание:

DS3231 - высокоточные часы реального времени (RTC) со встроенными I²C интерфейсом, термокомпенсированным кварцевым генератором (TCXO) и кварцевым резонатором. Прибор имеет вход для подключения резервного автономного источника питания, позволяющего осуществлять хронометрирование и измерение температуры даже при отключенном основном напряжении питания. Встроенный кварцевый резонатор повышает срок службы прибора и уменьшает необходимое количество внешних элементов. DS3231 доступен в модификациях с коммерчески и индустриальным рабочим температурным диапазоном и упакован в 300 mil 16 контактный SO корпус.

RTC обеспечивает отсчет секунд, минут, часов, дней недели, дней месяца и года. Дата конца месяца определяется автоматически с учетом високосного года. Часы реального времени работают в 24 или 12- часовом формате с индикацией текущей половины суток (AM/PM). Прибор имеет два ежедневных будильника и выход прямоугольного сигнала с программируемой частотой. Обмен данными с прибором ведется через встроенный последовательный I²C совместимый интерфейс.

Прецизионный термокомпенсированный источник опорного напряжения и схема сравнения отслеживают напряжение основного питания V_CC и при его снижении ниже заданного порога формируют сигнал сброса и осуществляют перевод схемы на работу от резервного источника питания. Дополнительный вывод RST может использоваться для внешнего сброса.

Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231. Описание в формате PDF
