Модуль RC039. Модуль ЭКГ на базе микросхемы AD8232 для Arduino

     «Модуль ЭКГ» занимает достойное место в ряду «медицинских» конструкторов Arduino.
     В отличие от пульсометров различных конструкций, «Модуль ЭКГ…» позволяет получить более интересную и детальную картину о физиологии сердца в различных нагрузочных и стрессовых ситуациях. Однако, надо понимать, что данный конструктор не является медицинским прибором и предназначен только для ознакомления с принципами ЭКГ и контроля сердечной деятельности в домашних условиях или при занятиях спортом.

Метод применения
     Метод применения основан на самом распространенном методе снятия ЭКГ - по стандартным двухполюсным отведениям, предложенным в 1913 г. Эйнтховеном, фиксирующим разность потенциалов между двумя точками электрического поля, удалёнными от сердца и расположенными во фронтальной плоскости (электроды на конечностях). Основная схема снятия - для записи отведений электроды накладывают на правую руку (красная маркировка), левую руку (жёлтая маркировка) и левую ногу (зелёная маркировка). Для более полной картины можно использовать и иные двухполюсные отведения, но можно и расширить объем данных, если задействовать 4 электрод – «общий» провод на ноге, тогда возможно снятие ЭКГ по трехполюсной схеме отведения. Более подробно можно прочитать в различных медицинских источниках или в Википедии.

Краткое описание

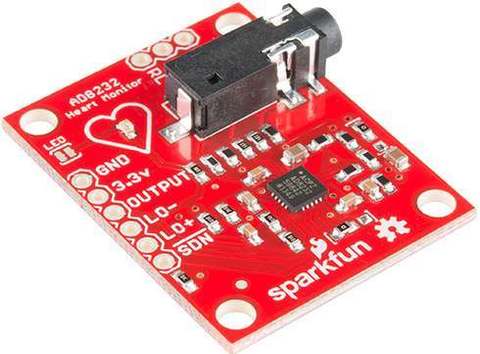

     Радиоконструктор представляет собой набор, в который входит печатная плата с установленной на ней микросхемой AD8232, разъемом 3,5 мм для подключения кабеля к электродам, светодиоды индикации и pin-разъем для подключения к Arduino. Микросхема AD8232- специально разработанный компанией Analog Devices, Inc. экономичный компонент аналоговой входной схемы монитора сердечного ритма. Микросхема на 50% компактнее и использует на 20 процентов меньше энергии, чем аналогичные устройства, что позволяет использовать ее в широком диапазоне изделий для мониторинга здоровья как в личном наблюдении, так и при удаленном медицинским контроле. Для снятия показаний используются широко распространенные самоклеящиеся электроды с кнопочной фиксацией разъема кабеля. На плате также имеются контактные площадки для установки pin- разъема, дублирующего 3,5 мм разъем подключения электродов. Обозначение на плате:

Схема электрическая принципиальная

Пример включения с Arduino mini

Пример подключения к Arduino Uno

   Пример скетча:

Отличное видео, поясняющее физику работы. Особое вимание уделено безопасности экспериментов.
