Модуль RC043. LilyPad Arduino 328

    LilyPad Arduino 328 Main Board — электронный мозг спроектированный специально для использования в проектах умной одежды. Он выполнен на том же самом микроконтроллере что и Arduino Uno. С его помощью вы можете изготовить большое количество разнообразных устройств, взяв за основу одежду, аксессуары или мягкие игрушки. LilyPad Arduino 328 поможет вам наделить умными функциями всё.

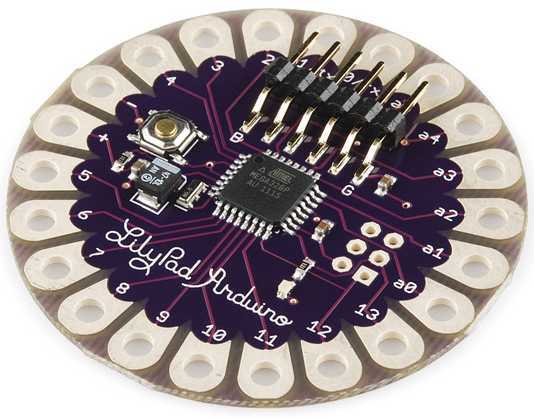

    На плате расположены 22 контакта-лепестка, предназначенных для пришивания и соединения с другими устройствами при помощи токопроводящих ниток. Два контакта предназначены для питания платы, они обозначены как «+» и «?». Остальные контакты присоединены к управляющему микроконтроллеру ATmega328p и выполняют те же самые функции, что и в Arduino Uno. Каждый из этих 20 контактов может быть использован как цифровой вход или выход. Некоторые контакты имеют специализированные функции.

Характеристики

Микроконтроллер	ATmega328p
Количество цифровых входов/выходов	20
…из них PWM поддерживают	6
Количество аналоговых входов	6
Количество контактов для аппаратного прерывания	2
Объём Flash-памяти	32 кб
Объём SRAM-памяти	2 кб
Объём EEPROM-памяти	1 кб
Тактовая частота	8 МГц
Напряжение питания	2,7–5,5 В
Максимальный постоянный ток через контакт ввода/вывода	40 мА
Диаметр	50 мм
Толщина печатной платы	0,8 мм

Принципиальная схема PDF
