Модуль RC044. Модуль 16 канального аналогового мультиплексора на CD74HC4067

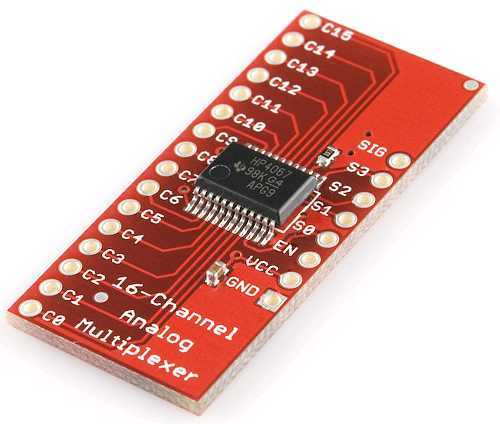

    16 канальный аналоговый мультиплексор собран на микросхеме CD74HC406 и позволяет значительно расширить количество портов ввода/вывода Arduino и Raspberry Pi. Наличие входа разрешения (EN) позволяет каскадировать модули. Малые размеры и высокое быстродействие выгодно отличают этот модуль от остальных расширителей.
    Цифровые сигналы управления подключаются ко входам S0-S3. Выходы датчиков подключаются к выводам С0-С15. Питание подается на выводы VCC (+) и GND (-). Выход коммутатора (SIG) подключается ко входу контроллера.


   Характеристики:
  • Напряжение питания: от 2 до 6 В;
  • Максимальное коммутируемое напряжение: от 0 до напряжения питания;
  • Сопротивление ключей:70 Ом при напряжении питания 4.5 В, 60 Ом при 6В;
  • Скорость переключения: 6ns при напряжении питания 4.5 В;
  • Рабочая температура: от -55°C до 125°C.
