Модуль RC048. Модуль МК на ATtiny85

     Модуль МК ATtiny85 представляет собой универсальный микроконтроллер, который благодаря конструктивным особенностям может использоваться как совместно с Arduino-совместимыми платами, так и в иных разработках. Наиболее интересно использование модуля в тех случаях, когда применение полноценных плат платформы Arduino (Pro Mini, Uno, Mega и т.д.) избыточны. Так же, помимо конкретных разработок, наличие встроенного micro-USB разъема позволяет использовать модуль в качестве стенда для прототипирования и обкатки программного кода перспективных разработок.

Краткое описание

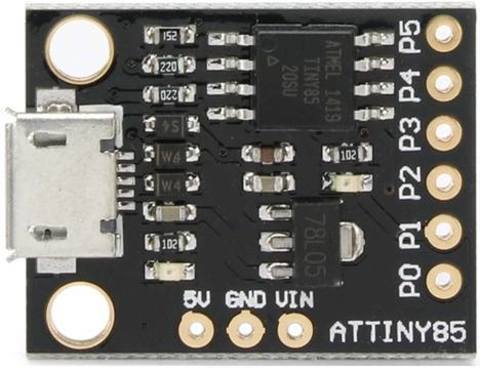

     Микроконтроллер выполнен на печатной плате на которой установлены микросхема микроконтроллера, micro-USB разъем для подключения к компьютеру, линейный стабилизатор напряжения +5В, и некоторые радиокомпоненты.
     В качестве микроконтроллера используется микросхема ATTiny85 – высокопроизводительный контроллер AVR- архитектуры с низким энергопотреблением и возможностью внутрисхемного программирования из линейки микроконтроллеров ATtiny компании Atmel. Используемая конструкция модуля позволяет программировать контроллер как через pin- разъем и платформы Arduino, так и через micro-USB разъем и подключение к компьютеру без использования специального программатора.
     Линейный стабилизатор напряжения на микросхеме LM78L05 позволяет питать контроллер двумя путями: напряжением до 5В при подключении к пину 5V и до 10В при подключении к пину Vin (через стабилизатор). Если верить инструкции (datasheet) на стабилизатор, он может выдержать и до 35В, но, вероятно, недолго.      На плате модуля установлены светодиоды, индицирующие наличие напряжения питания +5 В красного цвета и передачу данных по шине (MISO) оранжевого цвета.
     Микроконтроллеры серии ATtiny 25/45/85 хорошо известны радиолюбителям и в интернете на многих ресурсах описаны примеры конструирования и программирования контроллеров.

Назначение выводов pin- разъема

Pin	Обозначение	Назначение
PB0	MOSI	Вход данных (Master Out, Slave In)
PB1	MOSI	Выход данных (Master In, Slave Out)
PB2	SCK/ADC1	Тактовый сигнал
PB3	ADC3	Выбор устройства
PB4	ADC2	Выбор устройства
PB5	NRES	Сброс

Pin –разъем внешнего питания

VIN	Внешнее нестабилизированное, 4,2 – 10 В
GND	Общий
5V	Стабилизированный, +5 В

Краткие характеристики модуля:

- 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
- 8 Кбайт внутрисхемно-программируемой Flash-памяти
- 512 байт EEPROM
- 512 байт встроенной SRAM
- внутренняя периферия:
     - один 8-разрядный таймер/счетчика
     - один 8-разрядный высокоскоростной таймер/счетчик (на 2 PWM)
     - универсальная последовательная шина USI с детектором начала обмена
     - 10-битный АЦП:
          - 4 независимых канала
          - 2 пары диффиренциальных каналов с выбором усиления (1х, 20х)
          - измерение температуры
     - внутрисхемное программирование через SPI
     - программируемый сторожевой таймер (WATCHDOG) с отдельным генератором
     - аналоговый компаратор
     - супервизор питания
     - внутренний калиброванный осциллятор
- рабочее напряжение: через micro-USB порт, +5 В через pin-разъем «5V» или до 10 В через «Vin»
- индустриальный температурный диапазон -40°C to 85°C
- максимальная рабочая частота 20 МГц

Схема электрическая принципиальная

Программное обеспечение
     В интернет можно найти множество программ, работающих с теми или иными типами устройств для программирования микроконтроллеров AVR. Большинство из этих программ совершенно бесплатны.

1. AVRDUDE Мощная утилита AVRDUDE позволяет загружать программы и данные в память микроконтроллера, а также считывать их оттуда. AVRDUDE использует SPI-интерфейс. Существуют версии для Windows и Linux. AVRDUDE может использоваться через командную строку, чтобы читать или записать все типы памяти кристалла, или при помощи графического интерфейса. Использование AVRDUDE из командной строки удобно для полного программирования всей памяти кристалла, в то время как графический интерфейс полезен для исследования содержания памяти, изменения отдельных байтов EEPROM, fuse и lock битов и т.д. AVRDUDE поддерживает множество типов программирующих устройств, работающих как через интерфейс параллельного (LPT) порта, так и через последовательный (COM) порт, и может быть сконфигурирован для использования практически с любым LPT-устройством.

2. PonyProg Свободная GNU-утилита с открытым исходным кодом для программирования Flash-микросхем с последовательным доступом. Существует в Windows и Linux версиях. Имеет поддержку русского языка. Может использовать стандартный последовательный порт (COM) или параллельный (LPT) порт. Поддерживает ряд популярных программаторов.

3. IcProg Поддерживает полтора десятка популярных LPT-программаторов, в том числе самых простых. Осуществляет программирование кристалов через SPI. Имеет удобный графический интерфейс, переведенный на русский язык. Свободно распространяется в Интернете на сайте http://www.ic-prog.com/.

Рекомендации! При подключении модуля к USB порту компьютера желательно использовать промежуточный USB-хаб, т.к в случае неправильного подключения питания к модулю возможно повреждение USB-порта компьютера.
