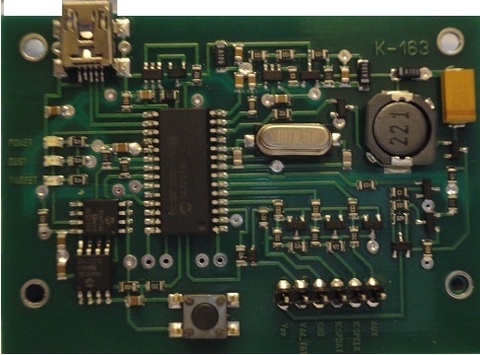

Модуль RC163M. Программатор PICKit2 (клон)

  Печатная плата с компонентами и инструкцией в упаковке.

  Данный программатор является полноценным клоном программатора PIC-kit2 и полностью поддерживается официальными средствами разработки компании Microchip.
  Работает устройство через собственную программную оболочку PICkit 2 Programmer и MPLAB IDE. В среде MPLAB IDE возможность внутрисхемной отладки.Подключается программатор к USB порту персонального компьютера. Работоспособен в операционных системах WindowsXP, Windows7.

 Программатор предназначен для внутрисхемного программирования и отладки устройств на базе семейств:
  • 8-битных, 16-битных и 32-битных микроконтроллеров;Microchip (PIC10F, PIC12F5xx, PIC16F5xx, PIC12F6xx, PIC16F, PIC18F, PIC24, dsPIC30, dsPIC33, PIC32);
  • программирование автономных CAN-контроллеров MCP250xx и ключей Keeloq;
  • программирование микросхем памяти EEPROM серий 11LCxx, 24LCxx, 25LCxx, 93LCxx.

 Дополнительные возможности PICkit2:
  • UART Tool - позволяет отлаживать последовательную передачу данных между микроконтроллером и другими устройствами (например, COM-портом) по интерфейсу UART.
  • Logic Tool - трехканальный "логический анализатор" с частотой выборок до 1MHz.
  • Programmer-To-Go - позволяет заливать прошивку в PIC одним нажатием кнопки (на корпусе PICkit2) без использования компьютера (предварительно прошивка загружается в энергонезависимую память PICkit2). В таком режиме питание программатора можно осуществлять по шине USB от ПК или автономного USB-источника питания.

Электрическая схема

Схема расположения элементов и комплектация

 Характеристики:
  • Сложность: высокая;
  • Размеры печатной платы: 77 x 65 x 2 мм;
  • Упаковка: Блистер;
  • Размеры блистера: 200 x 122 x 38 мм;
  • Размеры устройства: ~70 x 50 x 5 мм;
  • Общая масса набора: ~50 г.

 Комплект поставки:
  • Плата печатная;
  • Инструкция по сборке и эксплуатации.
