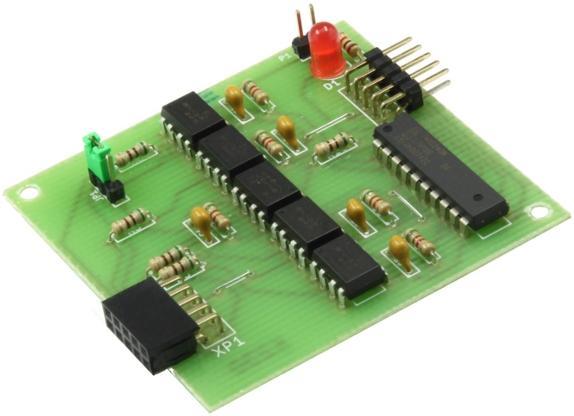

Модуль RC230M. Блок гальванической развязки для программатора AVR ISP

Артикул: RDKT23038
Код товара: 416668
Есть в наличии
1080 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Спаянная конструкция с инструкцией в упаковке.
Блок предназначен для защиты от нежелательных помех со стороны программатора, возникающие в результате появления паразитных токов в случае, если блоки питания программирующей и программируемой частей имеют одну точку заземления, а также от поражения оператора электрическим током.
Данное устройство было разработано как для совместной работы с программатором AVR ISP совместимый с USBasp (радио конструктор К119 / М119), так и для работы с другими программаторами AVR ISP. Если для программирования используется программатор AVR совместимый с USBasp (радио конструктор К119 / М119), тогда в этом программаторе нужно выполнить небольшую модернизацию - 20-й вывод микроконтроллера соединить с 3-м выводом разъёма программатора.
После этого на устройстве гальванической развязки перемычку JP1 нужно установить в верхнее положение.
Сигнал с микроконтроллера программатора через разъём включает оптрон IC1, который разрешает работу микросхемы U1. Микросхема U1 являет собой буферный усилитель без инверсии и согласует входные и выходные уровни сигналов оптронов и программируемого устройства. Если модернизацию программатора выполнить затруднительно или используется программатор другого типа, тогда перемычку JP1 нужно установить в нижнее положение.
В случае отсутствия у программируемого устройства собственного питания, на плате блока предусмотрен разъём подачи внешнего питания. Про подачу питания на программируемое устройство сигнализирует светодиод D1.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
