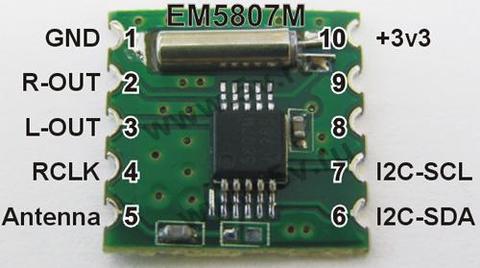

Модуль RF004. Радио модуль стерео приёмника вещательного УКВ FM диапазона 50...115 МГц

  CMOS (КМОП) однокристальный, полностью интегральный FM приёмник с цифровым управлением по шине I2C (IIC).

Блок-Схема модуля однокристального FM приёмника EM5807M



 Характеристики:
  • Диапазон принимаемых частот: 50...115 МГц;
  • Напряжение питания: 2,7...3,3 В;
  • Встроенный стабилизатор с низким падением напряжения (LDO);
  • Низкая потребляемая мощность: Не более 20 мА при напряжении 3 В;
  • Дискретность частоты настройки: 200 кГц / 100 кГц / 50 кГц / 25 кГц;
  • Поддержка RDS/RBDS;
  • Цифровая "низкая" П.Ч.;
  • Встроенный полностью интегральный цифровой синтезатор частоты;
  • Встроенная функция сканирования и поиска каналов;
  • Встроенный опорный генератор 32,768 кГц;
  • Цифровая регулировка уровня (AGC = Auto Gain Control);
  • Цифровая система шумоподавления;
  • Переключатель: Mono / Stereo;
  • Мягкое снижение уровня (Soft Mute);
  • Быстрое отключение (High Cut);
  • Программируемый de-emphasis: 50/75 мкс.;
  • Индикатор уровня сигнала (RSSI = Receive signal strength indicator) и отношения Сигнал/Шум (SNR = Signal to Noise Rate);
  • Отключаемый подъём АЧХ в области низких частот (Bass Boost);
  • Цифровое управление громкостью и временное приглушение звука;
  • Выходные напряжения звуковых частот соответствуют уровням стандартного линейного входа;
  • Допустимо прямое подключение к наушникам, с сопротивлением нагрузки не менее 32 Ом;
  • Управление по шине I2C (IIC);
  • Готовый микро-модуль;
  • Шаг выводов: 2 мм;
  • Расстояние между рядами выводов: 11 мм;
  • Размеры устройства: ~11×11×4 мм;
  • Масса: ~0,25 г.

Data Sheet на микросхему RDA5807M

---

 Сопутствующие товары:

	Модуль MB NANO v. 3.0. Arduino NANO / 5 В / ATMEGA328 / 16 МГц
	Макетные беспаечные платы

---

Быстрый старт с EM5807M и ARDUINO Nano 3.0 (готовый проект)
Изготавливаем приёмник вещательного FM диапазона 50 МГц ... 115 МГц, "Стерео".



+



 Необходимые инструменты и модули:
  • Модуль EM5807M или совместимый, с микросхемой RDA5807M на борту;
  • ARDUINO Nano 3.0 или любая совместимая плата;
  • Макетная беспаечная плата;
  • 10 отрезков мягкого одножильного провода, диаметром не более 0,5 мм и длиной, не менее 20 мм.

С Б О Р К А
  Шаг выводов модуля EM5807M составляет 2 мм, а расстояние между рядами выводов 11 мм.
  Поэтому, для установки модуля в макетную плату, нам потребуется припаять к нему проводники.
  Используйте одножильный провод диаметром не более 0,5 мм и длиной около 20 мм.
  ВНИМАНИЕ! Не используйте слишком короткие и/или слишком толстые отрезки провода, т.к. вы с лёгкостью оторвёте контактные площадки от модуля.

Модифицируем модуль EM5807M, припаяв к нему десять проводников.



Собираем на нашей макетной плате несложную схему.


  • Запускаем ARDUINO IDE.
  • Если нужно, устанавливаем драйвера для чипа FT232RL (FTDI), используемого в ARDUINO Nano 3.0 для эмуляции COM-порта.
  • Скачиваем и загружаем в ARDUINO IDE проект: С К А Ч А Т Ь   П Р О Е К Т   (ZIP).
  • Подключаем плату ARDUINO Nano 3.0 (или аналог) к свободному USB-порту компьютера.

Открываем "Диспетчер устройств" и находим номер нового COM-порта.



Выбираем тип используемой платы: Меню "Сервис" >> "Плата" >> "Arduino Nano w/ ATMEGA328".



Выбираем номер COM-порта.



Выбираем "Файл" >> "Загрузить".



Получаем рабочую заготовку, в которую можем добавлять любой мыслимый функционал.



При развитии заготовки в собственное устройство, используем:

Data Sheet на микросхему RDA5807M
