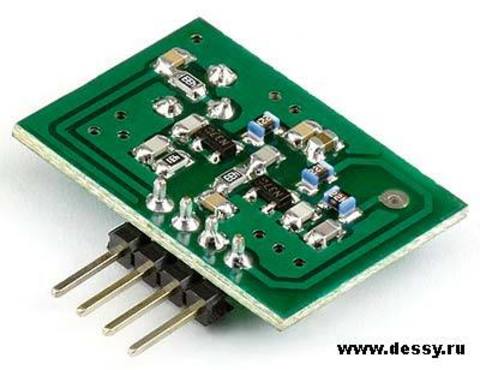

Модуль RF128M. Передатчик 433,92 МГц на ПАВ

Артикул: RDKT21226
Код товара: 416654
Есть в наличии
525 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Спаянная конструкция с инструкцией в упаковке.
Устройство представляет собой радиопередатчик с частотой 433,92 МГц, мощностью менее 10 мВт, стабилизированный с помощью ПАВ резонатора и предназначенный для передачи цифрового сигнала с амплитудной модуляцией глубиной 100% (OOK).
Передатчик предназначен для работы в режиме передачи цифровых данных совместно с микроконтроллерами или специализированными кодерами/декодерами сигнала. Частота генерации стабилизирована с помощью ПАВ-резонатора, это избавляет от настройки и значительно уменьшает уход частоты от влияния рук на антенну, изменений температуры и питающего напряжения. Выходной каскад согласован с нагрузкой 30 Ом с помощью П-контура, поэтому для работы рекомендуется вертикальный штырь, длиной 17см.

Варианты подключения:
• Данные подаются одновременно на входы "DATA" и "ОК", это обеспечивает максимальное энергосбережение;
• Перед передачей подается логическая "единица" на вход "ОК", а данные - на вход "DATA". Это рекомендуемый режим использования.
• На вход "DATA" подается логическая "единица", а на вход "ОК" - данные. В таком режиме возможно обеспечение максимального быстродействия, но изза постоянно работающего задающего генератора возможно "просачивание" сигнала, даже когда на вход "ОК" подается логический "ноль".

Характеристики:
• Напряжение питания: 4,5...5,5 В;
• Потребляемый ток:
•• При передаче (DATA=1 ; OK=1): 15 мА;
•• При передаче (DATA=0 ; OK=1): 12 мА;
•• При передаче (DATA=0 ; OK=0): Менее 1 мкА;
• Выходная мощность: < 10 мВт;
• Частота генератора: 433,92 мГц;
• Нестабильность частоты: 75 кГц;
• Частота передачи данных: < 10 кГц.


Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечание:
• Данная конструкция особенностей не имеет.
