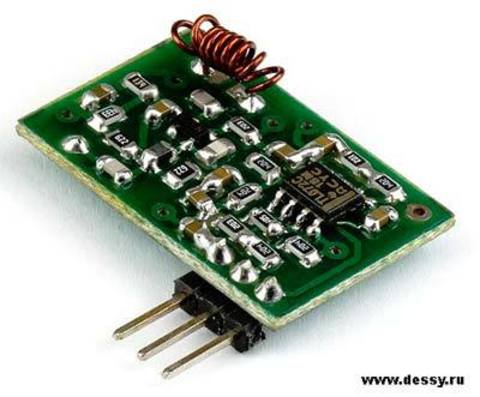

Модуль RF129M. Приёмник 433,92 МГц

Спаянная конструкция с инструкцией в упаковке.
Устройство представляет собой сверхрегенеративный радиоприёмник для частоты 433,92 МГц, предназначенный для приёма цифрового сигнала с амплитудной модуляцией глубиной 100 % (OOK).
Приёмник предназначен для работы совместно с микроконтроллерами, или со специализированными кодерами/декодерами сигнала. Для ускорения переходных процессов, в приёмник встроен ФВЧ, поэтому не рекомендуется использовать его для приёма сигналов, длительность логической единицы которых превышает 0,5 мс. При необходимости, это время может быть увеличено с помощью установки конденсатора C9 большей ёмкости (4,7 мкФ), однако в таком случае, длительность преамбулы для установки переходных процессов должна быть пропорционально увеличена. Частота приёма может быть изменена в широких пределах, изменением индуктивности L2 (сжатием/растяжением витков). При этом, для контроля настройки, аналоговый принимаемый сигнал можно измерить на выходе TP. В роли антенны рекомендуется применять отрезок провода длиной 1/4 длины волны (17 см для 433 МГц).

Характеристики:
• Напряжение питания: 4,5...5,5 В;
• Потребляемый ток: Менее 2 мА;
• Частота настройки: 433,92 мГц;
• Полоса пропускания: 600 кГц;
• Частота принимаемых данных: 2...10 кГц.

Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.

Примечание:
• Данная конструкция особенностей не имеет.
