Модуль RI025. Датчик пульса

Вы хотите, чтобы ваше устройство могло измерить пульс человека? Нет ничего проще: воспользуйтесь специализированным датчиком пульса.

Сенсор можно использовать не только в медицинских целях. Например, можно собрать электронного арбитра для игры "страшилки", который будет точно оценивать степень испуга игрока по его пульсу. Или электронного велотренера, который поможет проходить дистанцию на фиксированном пульсе.

Выходом датчика является аналоговый сигнал что даёт максимальную гибкость в использовании. Встроенная электроника усиливает полезный сигнал, одновременно вычищая его от помех. Поэтому вам не придётся нудно фильтровать данные и подстраиваться под условия окружающей среды. Датчик подключается к управляющей электронике через 3 провода.

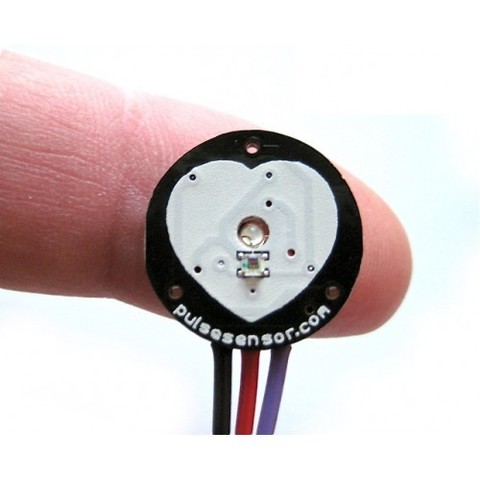

Основу сенсора составляют два компонента: мощный светодиод и специальный измеритель яркости. Пульсации крови вызывают изменение яркости света отражённого кожей, что приводит к пульсации выходного сигнала.

Поскольку сенсор измеряет только свет, отражённый от светодиода, не следует слишком сильно прижимать его к коже это приведёт к уменьшению амплитуды сигнала.

Сенсор предусматривает крепление на палец, ухо или одежду. Для вшивания в одежду разработчики сделали на плате специальные отверстия.

Внимание! Поскольку измерительным элементом является сенсор яркости с открытым кристаллом кремния, продукт крайне чувствителен к воздействию электростатического напряжения. Даже не самым сильным разрядом можно полностью вывести сенсор из строя.

Характеристики

• Напряжение питания датчика: 3-5 В
• Диаметр датчика: 16 мм
