Тестер для проверки сервоприводов предназначен для использования в модельных разработках и робототехнике. Прибор также можно использовать как генератор сигналов для электроных регуляторов скорости.

Краткое описание

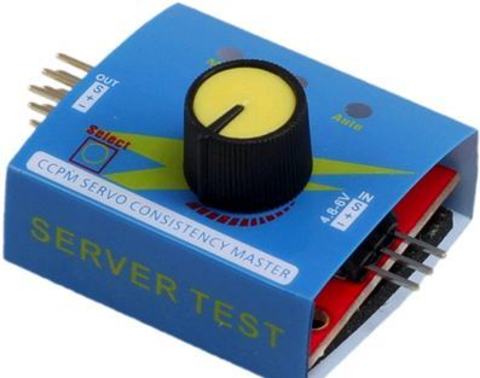

     Тестер исполнен на печатной плате размером 30 х35 мм, на которой смонтированы радиокомпоненты, Pin- разъемы для подключения питания и сервоприводов и потенциометр задания угла поворота сервоприводов. Плата «упакована» в жесткую ламинированную картонную оболочку, на которой нанесены мнемосимволы органов управления и индикации.
     Выходные разъемы тестера допускают одновременное параллельное подключение до 3 сервоприводов.
     На картонной оболочке указано расположение кнопки “Select” , нажатием на которую можно переключать режим работы тестера. Установленная на плате кнопка достаточно жесткая и хорошо ощущается даже при нажатии через картонную оболочку.
     Тестер может работать в 3 режимах: Ручной, Нейтральный и Автоматический. В Ручном режиме поворот вала сервопривода пропорционален повороту вала потенциометра тестера. В этом режиме удобно проверять как двигатели сервоприводов и время реакции, так и отрегулировать сервопривод не снимая с модели. В Нейтральном режиме вал привода устанавливается в среднее положение, что удобно при замене сервопривода перед установкой приводного механизма (например, качалки в авиамодели), без применения приемника и передатчика.
     В режиме Автоматический вал сервопривода поворачивается циклично от одного крайнего положения, до другого. В этом режиме удобно проверять работу сервопривода на модели – нет ли дребезга, свободный ход исполнительных элементов, отсутствие «зацепов» и трений и т.д. Благодаря миниатюрным размерам, прибор является обязательным атрибутом при выезде «в поле», так как применение тестера значительно упрощает регулировки и подгонку модели под место в сравнении с применением приемника и передатчика.

  • Питается прибор от постоянного напряжения: 4,8-6 В;
  • Габаритные размеры: 48х42х17 мм;
  • Вес 13 г.
