Модуль RI035. Генератор VGA сигналов (с двумя вариантами внешнего питания)
Артикул:
RDKT0258
Нет в наличии
- Описание
Описание
Простой и компактный прибор, генерирующий 15 различных сигналов VGA, позволит протестировать или настроить любое устройство отображения визуальной информации, использующее VGA/XGA сигнал. Благодаря универсальности питания генератора, прибор будет полезен самому широкому кругу специалистов, от сервисных инженеров IT-отделов, до монтажников различных digital-инсталляций и выставочных проектов, как в помещениях, так и на открытых площадках.
Краткое описание

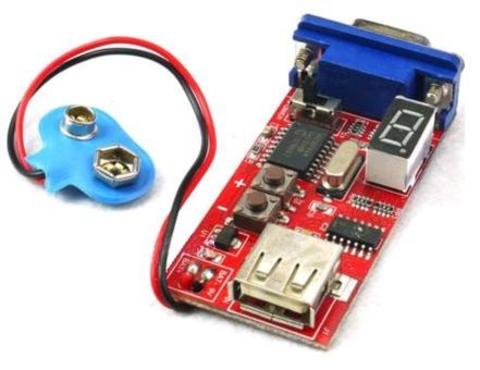

Модуль генератора собран на печатной плате размером30 х 60 мм, на которой установлен микроконтроллер PIC16F84A производства компании Microchip Technology Inc, 8-битный сдвиговый регистр 74HC164 (дешифратор для индикатора), семисегментный LED- индикатор, VGA и USB разъемы, выключатель питания и кнопки управления. К плате также припаян кабель 10 см с контактной колодкой для подключения батареи 6F22 (типа «Крона»). Модуль генератора использует два варианта питания – от компьютера через USB- кабель или от батареи 9 Вольт в автономном режиме. Устройство потребляет ток примерно 500 мА.
При включении питания движковым выключателем генератор переходит в режим генерации «1» (см. таблицу), а на индикаторе загорается цифра «1». Далее, используя кнопки «+» и «-» на плате модуля, можно установить сигнал VGA с разрешением в соответствии с таблицей, при этом номер режима будет индицироваться на LED- индикаторе и соответствующим изображением на экране монитора (в случае его работоспособности).
Краткое описание
Модуль генератора собран на печатной плате размером30 х 60 мм, на которой установлен микроконтроллер PIC16F84A производства компании Microchip Technology Inc, 8-битный сдвиговый регистр 74HC164 (дешифратор для индикатора), семисегментный LED- индикатор, VGA и USB разъемы, выключатель питания и кнопки управления. К плате также припаян кабель 10 см с контактной колодкой для подключения батареи 6F22 (типа «Крона»). Модуль генератора использует два варианта питания – от компьютера через USB- кабель или от батареи 9 Вольт в автономном режиме. Устройство потребляет ток примерно 500 мА.
При включении питания движковым выключателем генератор переходит в режим генерации «1» (см. таблицу), а на индикаторе загорается цифра «1». Далее, используя кнопки «+» и «-» на плате модуля, можно установить сигнал VGA с разрешением в соответствии с таблицей, при этом номер режима будет индицироваться на LED- индикаторе и соответствующим изображением на экране монитора (в случае его работоспособности).
| Режим | Разрешение | Частота горизонтальной развертки, кГц | Частота вертикальной развертки, Гц | Полярность синхро | Изображение на экране |
| 1 | 640*480 | 31,625 | 60 | -/- | Серо-белый экран |
| 2 | 640*480 | 37,555 | 75 | -/- | Серо-белый экран |
| 3 | 800*600 | 46,943 | 75 | +/+ | Серо-белый экран |
| 4 | 800*600 | 46,943 | 75 | +/+ | Красный экран |
| 5 | 800*600 | 46,943 | 75 | +/+ | Зеленый экран |
| 6 | 800*600 | 46,943 | 75 | +/+ | Синий экран |
| 7 | 800*600 | 46,943 | 75 | +/+ | Палитра цветов |
| 8 | 640*480 | 31,625 | 60 | -/- | Сетка черно-белая |
| 9 | 800*600 | 46,943 | 75 | +/+ | Широкие полосы, инверсия черно-белое |
| A | 800*600 | 46,943 | 75 | +/+ | |
| B | 1024*768 | 60,008 | 75 | +/+ | Серо-белый экран |
| C | HV8-1 | 29,455 | 48 | -/- | Серо-белый экран |
| D | HV8-2 | 36,018 | 77 | -/- | Серо-белый экран |
| E | HV8-4 | 65,313 | 106 | -/- | Серый, граница синяя |
| F | HV8-8 | 85,84 | 165 | -/- | Серый, граница красная |
